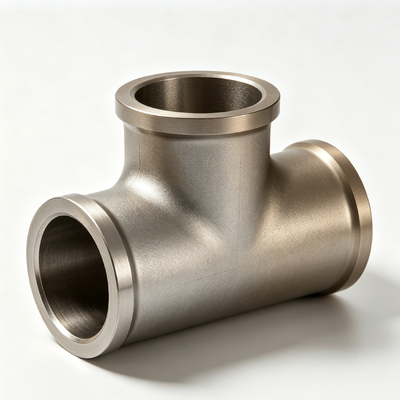

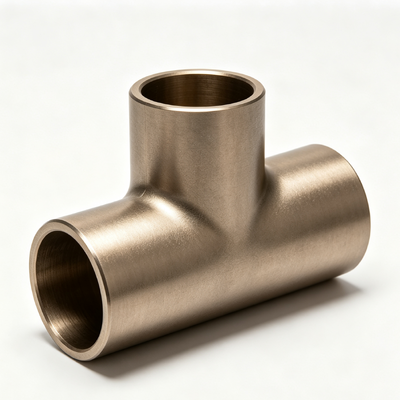

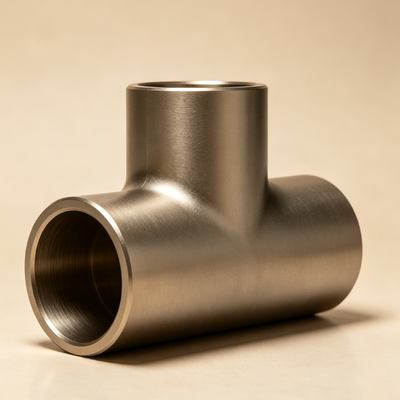

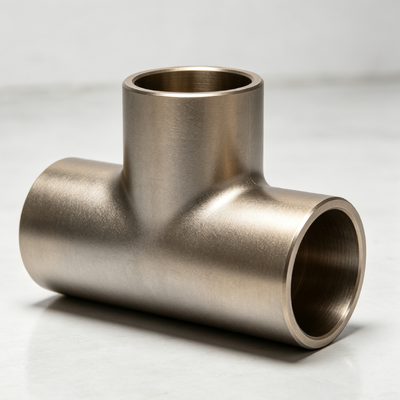

CuNi 70/30 Медь Никель Tee Коррозионно устойчивая труба морского класса

Медно-никелевый тройник CuNi 70/30, коррозионностойкий, морского класса, фитинг для труб, класс 150 по ASME B16.5

1. Описание продукта

Медно-никелевый тройник — это тройниковый фитинг для труб, изготовленный из медно-никелевого сплава (CuNi), используемый для соединения трех труб под углом 90 градусов, образуя форму «Т», которая позволяет объединять или разделять поток жидкости в трубопроводной системе. Медно-никелевые тройники доступны в двух основных типах: равнопроходные и переходные. Равнопроходный тройник имеет одинаковый диаметр как в основной трубе (отвод), так и в ответвлении, в то время как переходный тройник имеет меньший диаметр ответвления относительно основной трубы. Продукт изготавливается бесшовным или сварным методом, с вариантами соединений, включая стыковую сварку (BW), сварку в расточку (SW) и резьбовые концы. Распространенные марки материала: C70600 (90/10 CuNi) и C71500 (70/30 CuNi). Медно-никелевый сплав 90/10 состоит в основном из 90% меди и 10% никеля, с небольшими, но важными добавками железа и марганца для повышения общей прочности и коррозионной стойкости.

2. Применение

Медно-никелевые тройники широко используются в следующих областях:

• Морская и шельфовая промышленность: Системы охлаждения морской водой, противопожарные магистрали, системы балластной воды и системы осушения трюма на судах — стандартный компонент морских трубопроводных систем, где долговечность и срок службы имеют решающее значение.

• Шельфовые платформы и буровые установки: Трубопроводы для транспортировки морской воды, системы охлаждения и системы пожаротушения на шельфовых буровых платформах.

• Опреснительные установки: Соединения для отвода и объединения потоков в трубопроводных системах опреснительных установок.

• Нефтехимическая промышленность: Распределение и объединение потоков в химических трубопроводных системах, особенно для сред с агрессивными средами.

• Энергетика: Системы охлаждения конденсаторов и соединения трубопроводов теплообменников на электростанциях.

• Другие промышленные применения: Фармацевтическая, пищевая промышленность, металлургическое машиностроение и другие отрасли, требующие высокой коррозионной стойкости в трубопроводных системах.

3. Преимущества

• Исключительная коррозионная стойкость: Медно-никелевый сплав обладает превосходной стойкостью к коррозии в морской воде, включая стойкость к щелевой коррозии, питтингу и коррозионному растрескиванию под напряжением, особенно в условиях проточной морской воды.

• Защита от обрастания: Медленное выделение ионов меди эффективно препятствует прилипанию морских организмов, при этом скорость обрастания более чем на 60% ниже, чем у нержавеющей стали 316L.

• Отличная свариваемость: Медно-никелевые тройники могут быть надежно сварены с компонентами трубопровода с помощью аргонодуговой сварки (TIG), полуавтоматической сварки в среде защитных газов (MIG) или дуговой сварки, обеспечивая герметичное и непроницаемое соединение.

• Хорошие механические свойства: Высокая прочность на растяжение и предел текучести позволяют фитингу выдерживать рабочее давление и внешние механические нагрузки в трубопроводных системах.

• Длительный срок службы: Срок службы в морских условиях может достигать 25 лет и более, что значительно снижает затраты на техническое обслуживание и замену.

• Немагнитность и термическая стабильность: Материал немагнитен и обладает отличной термической стабильностью, подходит для магнитно-чувствительного оборудования и высокотемпературных применений.

4. Функции

• Разделение и объединение потоков: Разделяет один поток жидкости на два пути или объединяет два потока в один в трубопроводной системе, обеспечивая гибкую компоновку трубопроводных сетей.

• Изменение направления трубы: Обеспечивает изменение направления на 90° по вертикали через ответвление.

• Переход с уменьшением диаметра: Переходные тройники обеспечивают переход между трубами разного диаметра при разделении или объединении потока.

• Соединение системы: Служит стандартным соединительным компонентом в трубопроводных системах, обеспечивая надежное соединение и герметизацию между участками труб.

​5. Основные характеристики
