Морской CuNi 70/30 выковал трубу морской воды с фланцем под сварку в раструбе ASME B16.5 CL150

Морской CuNi 70/30 выковал трубу морской воды с фланцем под сварку в раструбе ASME B16.5 CL150

1. Описание продукта

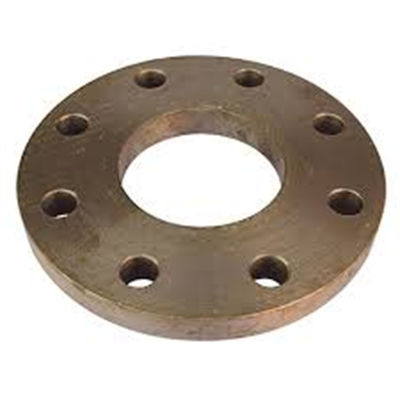

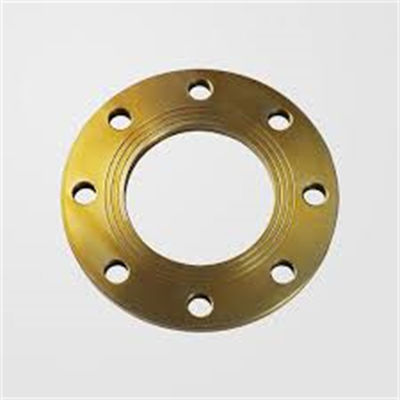

Кованый приварной фланец Marine CuNi 70/30 изготовлен из высококачественного медно-никелевого сплава (UNS C71500) методом горячей ковки. Он имеет раструбное сварное соединение с уплотняющей поверхностью с выступающей поверхностью, изготовленное в соответствии со стандартом ASME B16.5, класс давления 150. Этот фланец, специально разработанный для морских трубопроводных систем с морской водой, обеспечивает превосходную коррозионную стойкость в условиях соленой воды. Конструкция с раструбной сваркой позволяет легко вставлять трубы и выполнять угловую сварку, обеспечивая плавный поток и надежные соединения без утечек. Широко используемый в судостроении и на море, он является надежным выбором для систем охлаждения морской воды, противопожарной воды, трюмных, балластных и палубных трубопроводов.

2. Ключевые параметры продукта

3. Применение продукта

• Главные трубопроводные системы охлаждения морской водой на судах

• Судовые противопожарные трубопроводы и трубопроводы для мытья палубы

• Судовые системы трюмных и балластных вод

• Трубопроводы судового генератора пресной воды

• Системы водоснабжения морской платформы

• Трубопроводы для опреснительной установки морской воды

• Контуры охлаждающей воды береговой электростанции

• Соединения теплообменника и водяной камеры конденсатора

• Системы циркуляции воды для морской аквакультуры

• Линии подачи морской воды в доках и гаванях

4. Преимущества продукта

1. Превосходная стойкость к коррозии в морской воде: Сплав CuNi 70/30 образует естественный защитный слой в морской воде, обеспечивая длительную надежную работу в морской среде с минимальной коррозией.

2. Натуральное противообрастающее свойство: Содержание меди помогает уменьшить прилипание морских организмов к внутренним поверхностям, сохраняя трубы с морской водой чистыми и сокращая объем работ по техническому обслуживанию.

3. Качество горячей ковки: Фланец, изготовленный методом горячей ковки, имеет плотную и однородную зернистую структуру, обладает хорошей механической прочностью и обеспечивает надежную работу.

4. Разработан для морского использования: Специально подходит для судовых и морских систем трубопроводов морской воды, отвечает требованиям морской воды и влажных морских условий.

5. Простая установка: Конструкция с раструбной сваркой позволяет просто вставить трубу в раструб и приварить угловые швы, сокращая время монтажа и трудозатраты на борту.

6. Надежное уплотнение: Конструкция с приподнятой поверхностью обеспечивает эффективное уплотнение с помощью подходящих прокладок, гарантируя герметичность соединений при эксплуатации в морской воде.

7. Хорошая свариваемость: Совместим с трубами CuNi 70/30 при использовании стандартного процесса сварки TIG с соответствующей присадочной проволокой.

8. Соответствие ASME B16.5: Изготовлено с соблюдением строгих размерных допусков, что обеспечивает правильную совместимость со стандартными морскими трубами, фитингами и крепежными деталями.

9. Низкие эксплуатационные расходы: Самоформирующаяся защитная пленка устраняет необходимость в дополнительных покрытиях, сокращая объем работ по техническому обслуживанию на борту.

5. Функции продукта

• Обеспечивает надежное сварное соединение для систем трубопроводов морской морской воды.

• Обеспечить герметичное уплотнение в условиях эксплуатации в соленой воде.

• Выдерживает рабочее давление класса 150 для безопасной эксплуатации на борту судна.

• Обеспечивает удобную разборку для проверки и обслуживания системы.

• Поддержка проектирования и установки модульных морских трубопроводных систем.

• Учет теплового расширения трубы в пределах системы

• Подсоедините трубы забортной воды к насосам, клапанам, теплообменникам и другому оборудованию.

6. Инструкции для пользователя

Предмонтажная подготовка:

1. Перед установкой проверьте каждый фланец на наличие повреждений при транспортировке или дефектов поверхности.

2. Проверьте размер фланца, класс давления и марку материала по чертежам судовых трубопроводов.

3. Тщательно очистите отверстие под муфту и выступающую уплотнительную поверхность, используя подходящий растворитель.

4. Убедитесь, что размеры концов трубы соответствуют требованиям к отверстию раструба.

5. Используйте специальные инструменты для медно-никелевых материалов, чтобы предотвратить загрязнение.

Шаги установки:

1. Полностью вставьте трубу во фланцевое гнездо, пока конец трубы не достигнет дна раструба.

2. Вытяните трубу примерно на 1,6 мм, чтобы создать необходимый компенсационный зазор для сварки.

3. Убедитесь, что труба расположена перпендикулярно поверхности фланца и правильно отцентрирована в раструбе.

4. Прихваточные сварные швы минимум в 4 равноудаленных точках по окружности ступицы.

5. Завершите угловой сварной шов, используя процесс сварки TIG с присадочной проволокой ERcuNi.

6. Для обеспечения надлежащей защиты во время сварки используйте защитный газ аргон.

7. Поддерживайте умеренную температуру между проходами, не перегревайте материал.

8. Тщательно очищайте зону сварки после каждого прохода.

Установка прокладки и болта:

1. Выберите материал прокладки, подходящий для эксплуатации в морской воде.

2. Отцентрируйте прокладку на выступающей торцевой уплотняемой поверхности.

3. Вставьте болты и равномерно затяните все гайки вручную.

4. Затягивайте болты по диагонали, минимум за 3 прохода.

5. Примените соответствующий крутящий момент для равномерного сжатия прокладки.

Осмотр после установки:

1. Визуально проверьте все раструбные сварные швы на наличие поверхностных дефектов.

2. Проведите испытание давлением в соответствии с требованиями системы.

3. Во время испытаний проверьте все фланцевые соединения на наличие признаков утечек.

7. Меры предосторожности при использовании продукта

1. Хранилище: Храните фланцы в чистом, сухом и вентилируемом помещении на судне или на складе. Перед установкой беречь от влаги и солевых брызг.

2. Разделение материалов: Во время хранения и транспортировки держите фланцы CuNi отдельно от углеродистой стали и других разнородных металлов во избежание контактной коррозии.

3. Обращайтесь с осторожностью: Материал CuNi мягче стали. Избегайте падений и ударов во время транспортировки, чтобы предотвратить повреждение поверхности уплотняемых поверхностей.

4. Без аммиака: CuNi 70/30 не следует использовать в системах, содержащих аммиак или аминные соединения.

5. Защита сварки: При сварке всегда используйте защитный газ аргон. Плохая защита приводит к окислению сварного шва и снижению его качества.

6. Специальные инструменты: Используйте отдельные инструменты, щетки и шлифовальные круги, предназначенные для медно-никелевых работ, чтобы предотвратить загрязнение железом.

7. Скорость потока: Для непрерывной эксплуатации в морской воде поддерживайте скорость потока в разумных пределах, чтобы максимизировать срок службы фланцев.

8. Консистенция материала системы: По возможности используйте один и тот же материал во всей системе трубопроводов забортной воды. Примите меры изоляции при подключении к разнородным металлам.

9. Регулярный осмотр: Периодически проверяйте фланцевые соединения на наличие признаков утечек или коррозии во время циклов технического обслуживания резервуара.

8. Информация о доставке

9. Информация о платеже

10. Информация об упаковке

11. Покупка, возврат и послепродажное обслуживание.

Как купить:

1. Отправьте запрос с необходимым размером, количеством и характеристиками.

2. Получите коммерческое предложение с ценой, сроком поставки и условиями.

3. Подтвердите детали заказа и подпишите договор купли-продажи.

4. Организуйте предоплату для начала производства.

5. Производство завершено с проверкой качества.

6. Организуйте оплату остатка перед отправкой.

7. Товар поставляется со всеми необходимыми документами.

Политика возврата и обмена:

• Проблемы качества: О любом производственном дефекте или несоответствии материала сообщите нам в течение 30 дней с момента получения. Мы обеспечим замену или возврат средств после проверки.

• Некачественный возврат: По вопросам возврата из-за ошибок при заказе свяжитесь с нами в течение 15 дней. Товары должны быть неиспользованными и в оригинальной упаковке. Расходы по обратной доставке несет клиент.

• Невозвратный: Изделия, которые были сварены, установлены, модифицированы или повреждены в результате неправильного обращения.

Послепродажное обслуживание:

• Гарантия: 12 месяцев с даты отгрузки в отношении производственных дефектов.

• Техническая поддержка: Доступно для вопросов о продукции, рекомендаций по установке и рекомендаций по морскому применению.

• Быстрый ответ: Мы отвечаем на запросы в течение 24 часов в рабочие дни.

• Повторные заказы: Мы поддерживаем текущие потребности морских проектов и можем поддерживать запасы для постоянных клиентов.

• 1. Вы торговая компания или производитель?
  Мы являемся производителем, вы можете увидеть сертификацию.
  2. Сколько времени занимает доставка?
  Обычно это 5-10 дней, если товар есть на складе. Или 15-20 дней, если товара нет на складе, это зависит от количества.
  3. Предоставляете ли вы образцы? это бесплатно или за дополнительную плату?
  Да, мы можем предложить образец бесплатно, но необходимо оплатить стоимость перевозки.
  4. Каковы ваши условия оплаты?
  Оплата<=1000USD, 100% предоплата. Оплата> = 1000 долларов США, 50% банковский перевод заранее, остаток перед отправкой.
