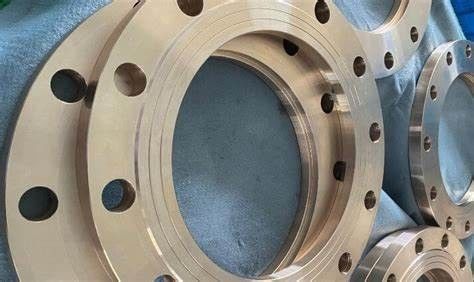

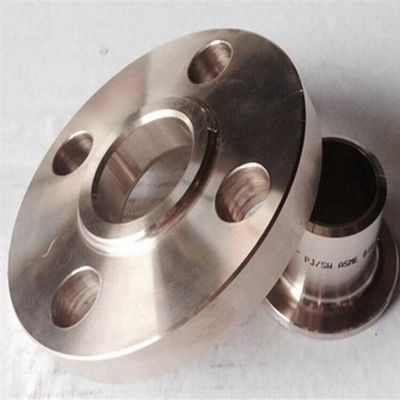

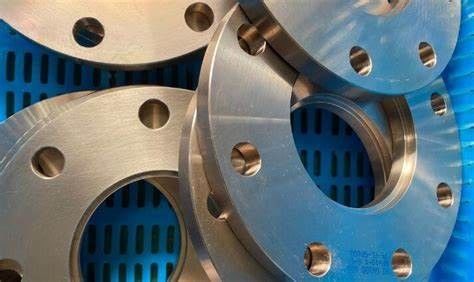

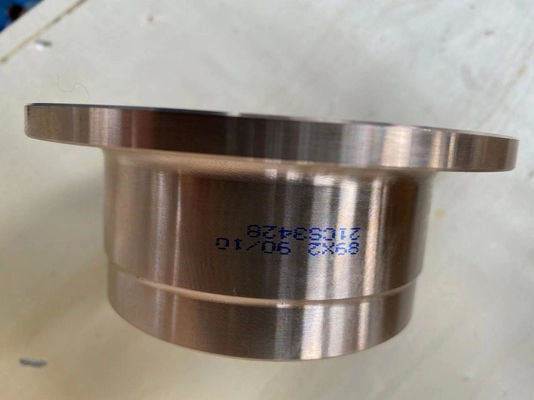

Кованый фланец из сплава CuNi 70/30 SWRF класса 150 ASME B16.5 для морской трубопроводной системы

  • CuNi 70/30 Alloy Forged SWRF Flange Class150 ASME B16.5 for Marine Piping System
  • CuNi 70/30 Alloy Forged SWRF Flange Class150 ASME B16.5 for Marine Piping System
  • CuNi 70/30 Alloy Forged SWRF Flange Class150 ASME B16.5 for Marine Piping System
  • CuNi 70/30 Alloy Forged SWRF Flange Class150 ASME B16.5 for Marine Piping System
  • CuNi 70/30 Alloy Forged SWRF Flange Class150 ASME B16.5 for Marine Piping System
Место происхождения Шанхай, Китай
Фирменное наименование TOBO
Сертификация ISO/TUV/SGS
Номер модели Медный никелевый фланце
Количество мин заказа 1 шт.
Цена Подлежит обсуждению
Упаковывая детали Стандартный пакет доставки
Время доставки 15-30 рабочих дней
Условия оплаты Т/Т, Вестерн Юнион
Поставка способности 10 т/месяц
Подробная информация о продукте
Название продукта Кованый фланец из сплава CuNi 70/30 SWRF класса 150 ASME B16.5 для морской трубопроводной системы Цвет Индивидуальные цвета
Специальные функции Сопротивление коррозии Режим соединения Сварка
Уровень 1 страна происхождения Китай
Технология Ковка, кастинг и т. Д. Дизайн Шея сварки, смещает дальше, etc.
Поверхность распыление краски Покрытие Черный, оцинкованный, окрашенный и т.д.
Диапазон температур -50 ° C до 200 ° C. Производственный процесс Нажим, пресса, кузница, бросание,
Обрабатываемость справедливость Связь Продетый нитку сваривать, Etc.
Диапазон размеров От 1/2 дюйма до 48 дюймов Техника Кастинг
Выделить

Куни 70/30 кованые фланцы

,

фланец судовой трубопроводной системы

,

ASME B16.5 Фланц из меди и никеля
Оставьте сообщение
Характер продукции

CuNi 70/30 Сплавленный SWRF фланц класса 150 ASME B16.5 для морской трубопроводной системы



1.Описание продукта



Медно-никелевые фланцы - это кованые фланцы из коррозионностойкого сплава на основе меди (Cu) и никеля (Ni).материал имеет однофазную аустенитную структуру при комнатной температуреСочетает в себе хорошую прочность, прочность и коррозионную стойкость.Бланки фланца изготавливаются из вакуумных круглых стальных стержней с отработанным газом через трехступенчатую перестановку и ковка для обеспечения правильного потока зерна и изотропии, за которой следует отжигание раствором (контролируемое при 850°C~950°C) и быстрое охлаждение водой для уменьшения напряжения ковки и стабилизации размера зерна.Готовые фланцы обрабатываются на высокоточных станках с ЧПУ, достигающий шероховатости поверхности уплотнения ниже Ra 1,6μm и допустимости положения отверстия болта в пределах ± 0,5 мм. К классам материалов относятся BFe10‐1-1 (B10, эквивалент UNS C70600) и BFe30‐1-1 (B30,эквивалент UNS C71500)Поставка соответствует ASME B16.5, ASTM B171/B151, GB/T 9124, HG/T 20592, DIN 2501 и EEMUA 145, а также нестандартное настройка доступна в соответствии с чертежами заказчика.

2.Применение продукции

Проектированы для трубопроводов в условиях сильной коррозии, типичные применения включают:

  • Охлаждение морской водой, балласт, пожаротушение и водопроводы на судах и морских платформах.

  • Круговой вход/выход воды для конденсаторов и вспомогательных систем охлаждения на прибрежных и атомных электростанциях.

  • Впускные, спускные и промежуточные трубопроводы в установках по термической и обратной осмозной опреснению.

  • Впрыск воды, транспортировка сырой нефти и теплоотслеживание трубопроводов на морских месторождениях нефти и газа.

  • Линии обработки, содержащие хлориды, сероводород и слабые кислоты в нефтеперерабатывающих и химических заводах.

  • Чистые трубы в фармацевтической, пищевой и водоочистной промышленности с строгими ограничениями выбросов ионов.
    Кроме того, медно-никелевые фланцы обычно используются в качестве интерфейсов соединения для теплообменников, фильтров, расширительных соединений, насосов и клапанов, позволяющих стандартизированное быстрое соединение.

3 · Преимущества продукта

  • Всеобъемлющая коррозионная стойкость: чрезвычайно низкий уровень равномерной коррозии в морской воде, соле и кислотных хлоридных средах; отличная устойчивость к разрыву, коррозии трещин и растрескиванию под давлением;лучшая гальваническая совместимость, чем большинство нержавеющих сталей.

  • Внутриродный антиполит: следы растворения ионов меди создают биоингибирующий слой на стенках труб, замедляя адгезию барнаклей и водорослей без дополнительного покрытия.

  • Надежные механические характеристики: B30 имеет минимальную прочность на растяжение 490MPa, прочность на удаление 180MPa и энергию удара (AKV) ≥ 60J при 0°C, способную выдерживать водяной молоток, вибрации и колебания температуры.

  • Выдающаяся работоспособность: могут быть разрезаны пламенем, сгибаться холодным или горячим сгибанием, поворачиваться, сверляться и сжиматься; при сварке на трубы из того же материала не требуется предварительного нагрева или послеварки с тепловой обработкой с эффективностью сварного соединения выше 0.9.

  • Благоприятные физические свойства: высокая теплопроводность (~ 29 Вт/м·К) облегчает рассеивание тепла; коэффициент теплового расширения близкий к углеродной стали (~ 16 × 10 - 6 ° C), уменьшая тепловое напряжение в разных металлических соединениях.

  • Экономика жизненного циклу: срок службы ≥30 лет с длительными интервалами технического обслуживания; общая стоимость намного ниже, чем альтернативы из нержавеющей стали или титана.

Кованый фланец из сплава CuNi 70/30 SWRF класса 150 ASME B16.5 для морской трубопроводной системы

4.Основные спецификации продукции

Параметры B10 (C70600) B30 (C71500) Общие требования / диапазон
Химический состав (wt%) Ку 88.0 ~ 90.0Ни 9.0~11.0, Fe 1,0 ~ 1.8, Mn 0,5 ~ 1.0, C≤0.05, Pb≤0.005, S≤0.01, P≤0.02 Баланс Cu (~70.0), Ni 29.0 ~ 32.0, Fe 0,4 ~ 1.0, Mn 0,5 ~ 1.2, C≤0.05, Pb≤0.005, S≤0.01, P≤0.02 Общие примеси ≤ 0,7%
Механические свойства (мин) Прочность тяги ≥ 275 МПа, выход ≥ 105 МПа, удлинение ≥ 42% Прочность натяжения ≥490 МПа, выход ≥180 МПа, удлинение ≥30% Энергия удара (0°C) ≥60J для B30
Физические свойства (типичные) Плотность 8,94 г/см3, Тепловая кондиция 29 Вт/мк), СТЭ 16,2×10−6/°С (20~200°С), Сопротивление 0,49μΩ·м Плотность 8,94 г/см3, Тепловая кондиция 29 Вт/мк), СТЭ 15,8×10−6/°С (20~200°С), Сопротивляемость 0,50μΩ·м Модуль эластичности 140 ~ 150 ГПа, соотношение Пуассона 0.33
Температура и скорость Непрерывная температура -29°C~+200°C, скорость морской воды ≤3,5 м/с Непрерывное -29°C~+200°C, скорость морской воды ≤4,5 м/с Пик 250°С в короткие сроки; при более высоких скоростях требуется допустить эрозию
ДН и толщина стенки DN15~DN600 (NPS 1⁄2"~24") стандартное питание, Sch5S~Sch160 То же, что и слева. DN700~DN1200 на заказ; специальные расписания по запросу
Оценка давления Применимый класс 150/300/600/900 (ASME) То же, что и слева. DIN PN6/10/16/25/40/64/100; европейский 16/20бар
Типы фланцев PL, SO, WN, SW, Th, LF, BL То же, что и слева. Заварочный конец косяка по ASME B16.25 или GB/T 12224
Печать лица RF, FF, FM, M, T, G, RJ То же, что и слева. Грубость поверхности Ra≤1,6μm (RF/FF); твердость поверхности RJ ≥HB 180
Критическая терпимость Отклонение диаметра болтового круга ≤±1mm (DN≤250), ≤±1.5mm (DN≥300); плоскость поверхности ≤0,05mm То же, что и слева. Отклонение толщины ≤±1,5 мм; отклонение отверстия по стандарту
Применимые стандарты ASME B16.5, ASTM B171/B151, GB/T 9124, HG/T 20592, DIN 2501, EEMUA 145, ISO 15590 То же, что и слева. Также настраивается по техническому соглашению

Частые вопросы

1- Вы торговый или производитель?

2.Как долго ваше время доставки? Как правило, это 5-10 дней, если товары находятся на складе. или это 15-20 дней, если товары не находятся на складе, это в соответствии с количеством.

3. Вы предоставляете образцы? это бесплатно или дополнительно? Да, мы могли бы предложить образец бесплатно, но нужно оплатить стоимость груза.

4. Каковы ваши условия оплаты? Оплата <=1000USD, 100% заранее. Оплата>=1000USD, 50% T/T заранее, баланс перед отправкой.
