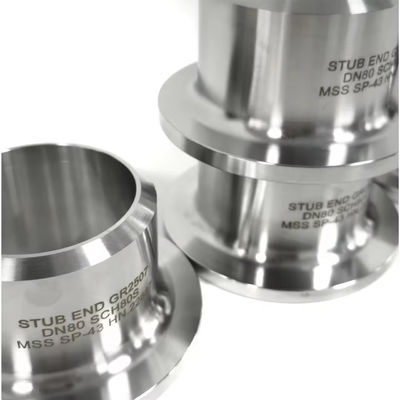

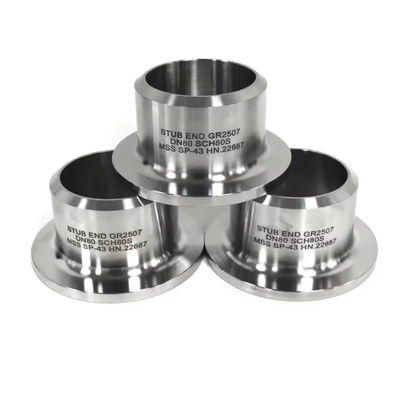

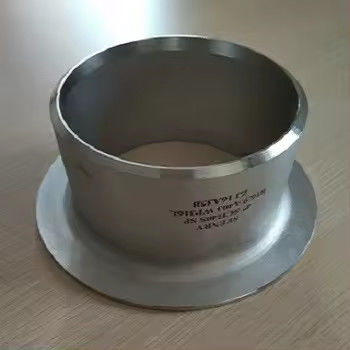

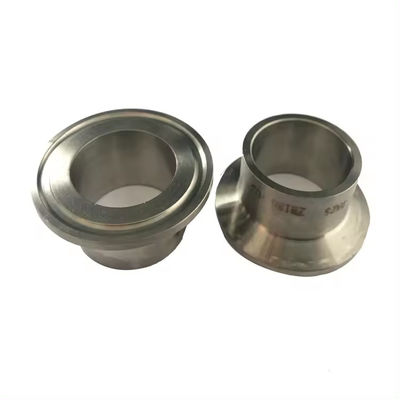

Нержавеющая сталь SS304 - заглушка с приварным стыком, устойчивая к коррозии, соответствующая ASME B16.9

SS304 Круглый соединенный конец, задние сварные трубы, подходящие для коррозионно устойчивых труб

1. Описание продукта

SS304 Круглый соединенный конец, задние сварные трубы, подходящие для коррозионно устойчивых трубявляется высококачественным сварным трубопроводом, предназначенным для использования с фланцами локтевых суставов.Этот фитинг имеет один разветвленный конец, который сидит на лицевой стороне фланца и один простой закрученный конец для сварки задницы в трубопровод.Изготовленный из высококачественной нержавеющей стали SS304, этот конец стуба предлагает отличную коррозионную стойкость и долговечность для требовательных промышленных применений.Конфигурация типа А с длинным конусом обеспечивает плавный переход потока и совместима со стандартными фланцами локтевых суставов .

2Основные характеристики

3. Приложения

SS304 Stub End широко используется в системах трубопроводов в нескольких отраслях промышленности:

• Нефть и газ∆ трубопроводные соединения и нефтеперерабатывающие заводы

• Нефтехимическая и химическая переработка∆ обращение с коррозионными средами

• Пища и напитки∆ системы санитарных труб

• Фармацевтические∆ чистые и стерильные среды

• Обработка воды и кондиционированиеОбщие промышленные трубопроводы

• Производство энергии∆ системы паровой и охлаждающей воды

4Преимущества продукта

• Эффективное решениеТолько конечный конец трубы должен соответствовать сплаву трубы; фланцевый узел может быть из углеродной стали, что значительно снижает затраты на материалы, особенно для систем большого диаметра

• Легкое обслуживаниеФланцевый соединение может свободно скользить над концом и сниматься без резки сварки, что позволяет быстро проверять, очищать или модифицировать систему.

• Гибкая установкаФланц вращается на 360° вокруг конца ступня, что делает выровнение отверстия болтом простым и устраняет проблемы с выровнением, распространенные с фланцами сварной шеи

• Устойчивый к коррозииМатериал SS304 обеспечивает отличную устойчивость к окислению и различным коррозионным средам, обеспечивая длительный срок службы

• Точность измеренийПроизведено по ASME B16.9 с строгими допустимыми значениями, обеспечивая идеальную совместимость со стандартными фланцами для стыковки.

5Функции продукта

• Создает фланцевое соединение, которое позволяет легко демонтировать без резки сварки труб

• Предоставляет гладкую, непрерывную уплотнительную поверхность, которая соответствует локтевой сустав фланцевой лицевой

• Приспосабливает тепловое расширение и движение трубы без напряжения соединения

• Позволяет использовать нижестоящие фланцы при сохранении коррозионной стойкости на поверхности уплотнения

6Инструкция по установке

1. Спустите локтевой соединения фланца над трубой или конец ступня перед сваркой

2. Заваривать туловище с простым концом до трубопровода с использованием квалифицированных методов сварки

3. Убедитесь, что раздутый конец (оболочка) точно выровнен с конечной точкой трубы

4. Сдвинуть локтевой сустав фланце над концом стуба, усаживая его против задней части факела

5. Выровнять отверстия фланца болт с спаривания фланца и болт вместе

6. Прокладка уплотнителей между расширенным концом и поверхностью фланца спаривания

Примечание:Для наконечников штуков типа А (длинный рисунок) толщина круга не должна быть меньше номинальной толщины стенки соединительной трубы..

7Предупреждения

• Убедитесь, что схема трубы соответствует толщине стенки конца стуба для правильного приспособления

• Проверить, что конечный материал стуба совместим с рабочей жидкостью и температурой

• Не сварьте фланц локтевого соединения непосредственно к трубе. Фланц должен оставаться свободным для вращения

• Использовать соответствующие процедуры сварки (WPS-квалифицированные) для соединений задней сварки

• Для применений под высоким давлением подтвердить соответствие рейтинга давления требованиям системы

• Перед установкой проверьте поверхность лапа на наличие царапин или повреждений, чтобы обеспечить надлежащее уплотнение

8. Отправка и доставка

9Условия оплаты

10. Опаковка

Стандартная экспортная упаковка:

• Каждый конец косточки отдельно обернут антиржавым маслопокрытием

• Упакованы в нейлоновые пакеты или пластиковую оболочку для предотвращения влаги

• Закрепленные в деревянных ящиках или на поддонах для морской перевозки

• По запросу доступна индивидуальная упаковка

11. Возврат, обмен и послепродажная служба

• Гарантия качества100% проверка перед отгрузкой; все продукты соответствуют стандартам ASME B16.9

• Политика возвратаВ случае производственных дефектов возвраты принимаются в течение 30 дней (подлежит проверке).

• Обмен¢ Бесплатная замена любых несовместимых изделий, подтвержденных проверкой третьей стороны

• Политика выборкиПробы бесплатно; покупатель оплачивает стоимость перевозки

• Техническая поддержка- 24-часовой ответ на все технические запросы

• Заказы по заказуПо запросу доступны индивидуальные размеры, материалы и отделка
