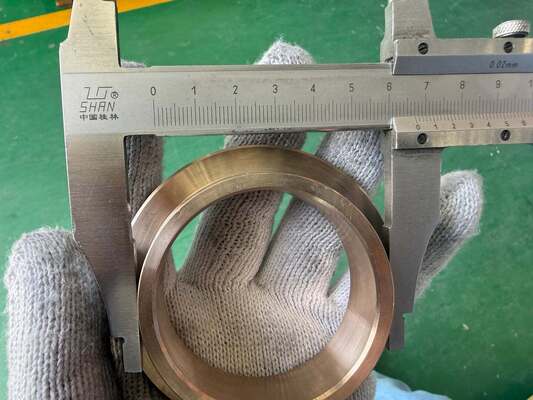

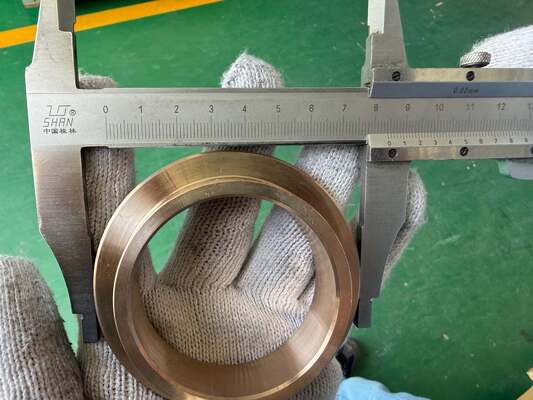

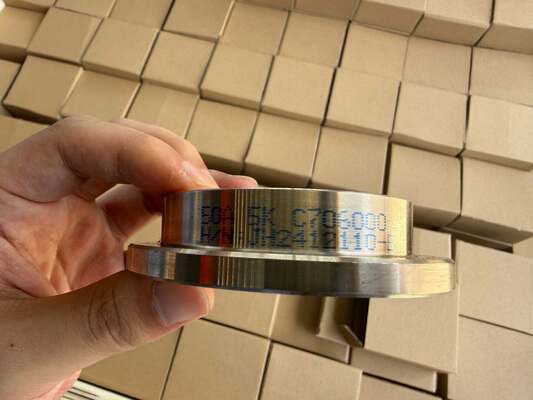

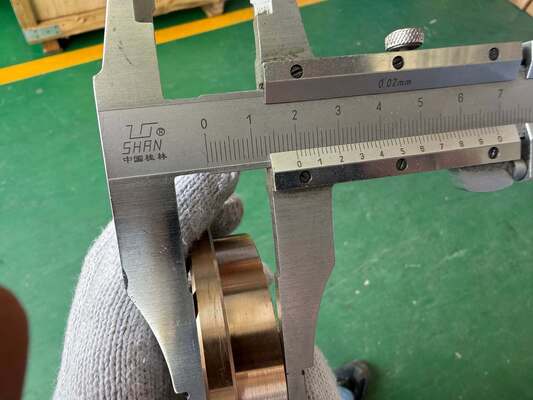

Дуплексные заглушки из нержавеющей стали ASME B16.9 Высокопрочный соединитель для быстрой установки стыковой сварки

Фитинги для заглушек из дуплексной нержавеющей стали ASME B16.9 Высокопрочные быстромонтируемые соединители для сварки встык

1. Описание продукта

Фитинги для заглушек, также называемые заглушками с нахлестом или адаптерами для опорных фланцев, представляют собой прецизионно спроектированные компоненты трубопроводов для сварки встык, которые служат основанием для герметизации в сборке фланца с нахлестом. В отличие от обычных сварных фланцев, заглушка является единственной деталью, постоянно прикрепленной к трубопроводу посредством сварки встык с полным проплавлением. Соединительный фланец с нахлестом механически надевается на цилиндрический патрубок заглушки и опирается на развальцованный край, оставаясь при этом полностью не приваренным. Это структурное разделение между патрубком и фланцем обеспечивает независимое радиальное вращение, что принципиально меняет способ обработки соединения при выравнивании болтов и напряжениях теплового расширения.

Производство строго соответствует требованиям к размерам и допускам ASME B16.9 и MSS SP‑43. Три признанные конфигурации — Тип A (полностенный, длинный патрубок, типичный для применений под высоким давлением и критически важных служб), Тип B (стенка с уменьшенной толщиной, короткий патрубок, распространенный в системах из коррозионностойких сплавов для оптимизации затрат) и Тип C (легкая стенка, самый короткий патрубок, в основном для низконапорных неопасных служб) — предоставляют инженерам градуированные варианты для балансировки производительности и бюджета в различных классах трубопроводов.

2. Применение продукта

Практическое применение фитингов для заглушек охватывает как наземную, так и морскую инфраструктуру, с особым акцентом на:

• Нефтегазовая отрасль (добыча) – трубопроводы устьевого оборудования, трубопроводы манифольдов и сборные станции, где требуется частое демонтаж для вмешательства в скважину или операций по очистке поршневыми скребками.

• Транспортировка (средний сегмент) – трубопроводы компрессорных станций и измерительные установки, требующие точного выравнивания болтов в условиях сильной вибрации.

• Нефтепереработка (нижний сегмент) – установки замедленного коксования, линии суспензии каталитического крекинга (FCCU) и теплообменные пучки, где пучки теплообменных труб регулярно извлекаются для очистки.

• Наземная поддержка аэрокосмической отрасли – системы транспортировки криогенных жидкостей (СПГ, жидкий азот), где металлические уплотнительные поверхности должны оставаться без деформаций.

• Химические резервуарные парки – соединения погрузочно-разгрузочных рукавов, подверженные повторяющимся механическим изгибам и вращательным смещениям.

• Опреснительные установки – напорные линии подачи для обратного осмоса (ОО), подверженные агрессивной коррозии морской водой.

• Целлюлозно-бумажная промышленность – линии подачи химикатов для варки и отбеливания, требующие регулярных плановых остановок для технического обслуживания.

Кроме того, они являются предпочтительным выбором для временного или модульного строительства (например, сборные трубные секции для оборудования, монтируемого на салазках), поскольку вращающийся фланец значительно упрощает окончательную сборку на месте, компенсируя накопленные производственные допуски.

3. Преимущества продукта

• Инженерная оптимизация материалов – Разница в стоимости становится критически важной при выборе высоконикелевых сплавов (Hastelloy, Inconel) или титана для агрессивных сред. Ограничивая использование премиального материала только заглушкой (обычно 15–25% от общего веса фланцевой сборки), в то время как для вращающегося фланца используется низколегированная или углеродистая сталь, общие затраты на металл могут быть снижены на 40–60% на соединение без ущерба для производительности смачиваемой поверхности.

• Сохранение целостности сварки – Поскольку фланец с нахлестом никогда не сваривается и не подвергается термическому воздействию, шов сварки основного трубопровода остается единственной сваркой, подлежащей проверке. Термообработка после сварки (PWHT), если она требуется для материала трубы, упрощается, поскольку фланец не должен подвергаться одновременному снятию напряжений. Это также исключает риск деформации фланца из-за теплового воздействия сварки.

• Увеличенный срок службы прокладки и уплотнения – Развальцованный край заглушки обеспечивает непрерывную, неразрывную посадочную поверхность без прерываний отверстиями для болтов. Эта равномерная зона сжатия обеспечивает более стабильное распределение усилия на прокладку, значительно снижая утечки и уровень выбросов в течение срока службы фланца.

• Эффективное сокращение времени простоя – Во время остановок производства ремонтные бригады могут открутить соединение, снять фланец с конца трубы и осмотреть или заменить уплотнительную поверхность заглушки — все это без разрезания трубы или повторной сварки. Это может сократить продолжительность ремонтных окон на 30–50% по сравнению с заменой обычных сварных фланцев.

• Устойчивость к вибрации и усталости – Конструкция неинтегрального фланца допускает небольшие микроперемещения между фланцем и заглушкой при циклической нагрузке (тепловое расширение, скачки давления, механические вибрации). Это относительное движение поглощает концентрации напряжений, которые в противном случае передавались бы непосредственно на жесткий сварной фланец, тем самым увеличивая общий срок службы соединения.

4.Ключевые спецификации
