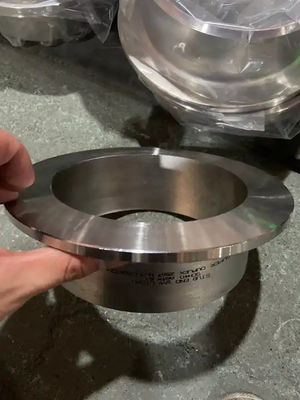

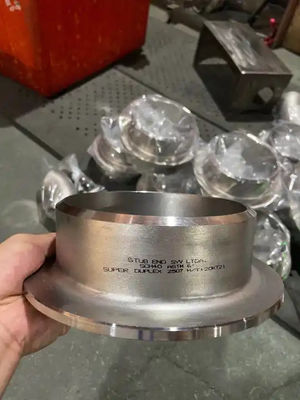

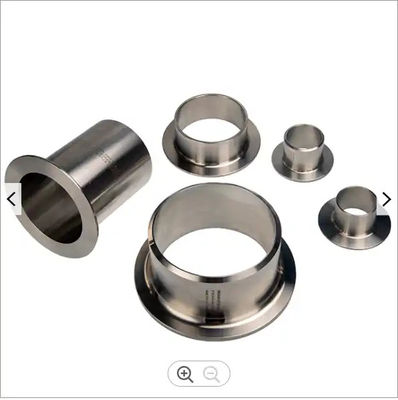

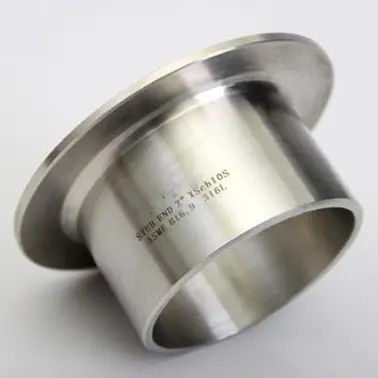

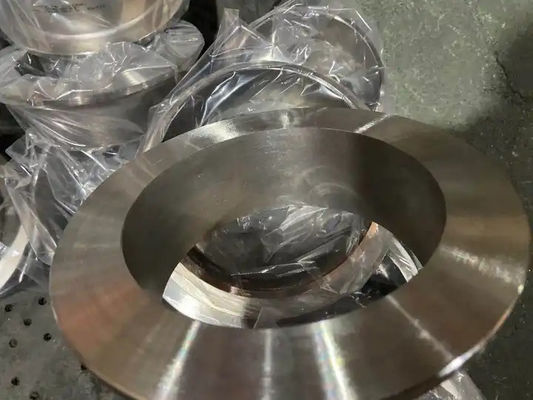

ASTM A403 SS304 Заглушка нахлесточного соединения, коррозионностойкие трубные фитинги для стыковой сварки

АСТМ A403 SS304 Круглый соединенный конец, коррозионно-устойчивые трубные фитинги

1. Описание продукта

SS304 Круглый соединенный конец, задние сварные трубы, подходящие для коррозионно устойчивых трубявляется высококачественным сварным трубопроводом, предназначенным для использования с фланцами локтевых суставов.Этот фитинг имеет один разветвленный конец, который сидит на лицевой стороне фланца и один простой закрученный конец для сварки задницы в трубопровод.Изготовленный из высококачественной нержавеющей стали SS304, этот конец стуба предлагает отличную коррозионную стойкость и долговечность для требовательных промышленных применений.Конфигурация типа А с длинным конусом обеспечивает плавный переход потока и совместима со стандартными фланцами локтевых суставов .

2Основные характеристики

3. Приложения

SS304 Stub End широко используется в системах трубопроводов в нескольких отраслях промышленности:

• Нефть и газ∆ трубопроводные соединения и нефтеперерабатывающие заводы

• Нефтехимическая и химическая переработка∆ обращение с коррозионными средами

• Пища и напитки∆ системы санитарных труб

• Фармацевтические∆ чистые и стерильные среды

• Обработка воды и кондиционированиеОбщие промышленные трубопроводы

• Производство энергии∆ системы паровой и охлаждающей воды

4Преимущества продукта

• Эффективное решениеТолько конечный конец трубы должен соответствовать сплаву трубы; фланцевый узел может быть из углеродной стали, что значительно снижает затраты на материалы, особенно для систем большого диаметра

• Легкое обслуживаниеФланцевый соединение может свободно скользить над концом и сниматься без резки сварки, что позволяет быстро проверять, очищать или модифицировать систему.

• Гибкая установкаФланц вращается на 360° вокруг конца ступня, что делает выровнение отверстия болтом простым и устраняет проблемы с выровнением, распространенные с фланцами сварной шеи

• Устойчивый к коррозииМатериал SS304 обеспечивает отличную устойчивость к окислению и различным коррозионным средам, обеспечивая длительный срок службы

• Точность измеренийПроизведено по ASME B16.9 с строгими допустимыми значениями, обеспечивая идеальную совместимость со стандартными фланцами для стыковки.

5Функции продукта

• Создает фланцевое соединение, которое позволяет легко демонтировать без резки сварки труб

• Предоставляет гладкую, непрерывную уплотнительную поверхность, которая соответствует локтевой сустав фланцевой лицевой

• Приспосабливает тепловое расширение и движение трубы без напряжения соединения

• Позволяет использовать нижестоящие фланцы при сохранении коррозионной стойкости на поверхности уплотнения

6Инструкция по установке

1. Спустите локтевой соединения фланца над трубой или конец ступня перед сваркой

2. Заваривать туловище с простым концом до трубопровода с использованием квалифицированных методов сварки

3. Убедитесь, что раздутый конец (оболочка) точно выровнен с конечной точкой трубы

4. Сдвинуть локтевой сустав фланце над концом стуба, усаживая его против задней части факела

5. Выровнять отверстия фланца болт с спаривания фланца и болт вместе

6. Прокладка уплотнителей между расширенным концом и поверхностью фланца спаривания

Примечание:Для наконечников штуков типа А (длинный рисунок) толщина круга не должна быть меньше номинальной толщины стенки соединительной трубы..

7Предупреждения

• Убедитесь, что схема трубы соответствует толщине стенки конца стуба для правильного приспособления

• Проверить, что конечный материал стуба совместим с рабочей жидкостью и температурой

• Не сварьте фланц локтевого соединения непосредственно к трубе. Фланц должен оставаться свободным для вращения

• Использовать соответствующие процедуры сварки (WPS-квалифицированные) для соединений задней сварки

• Для применений под высоким давлением подтвердить соответствие рейтинга давления требованиям системы

• Перед установкой проверьте поверхность лапа на наличие царапин или повреждений, чтобы обеспечить надлежащее уплотнение

8. Отправка и доставка

9Условия оплаты

10. Опаковка

Стандартная экспортная упаковка:

• Каждый конец косточки отдельно обернут антиржавым маслопокрытием

• Упакованы в нейлоновые пакеты или пластиковую оболочку для предотвращения влаги

• Закрепленные в деревянных ящиках или на поддонах для морской перевозки

• По запросу доступна индивидуальная упаковка

11. Возврат, обмен и послепродажная служба

• Гарантия качества100% проверка перед отгрузкой; все продукты соответствуют стандартам ASME B16.9

• Политика возвратаВ случае производственных дефектов возвраты принимаются в течение 30 дней (подлежит проверке).

• Обмен¢ Бесплатная замена любых несовместимых изделий, подтвержденных проверкой третьей стороны

• Политика выборкиПробы бесплатно; покупатель оплачивает стоимость перевозки

• Техническая поддержка- 24-часовой ответ на все технические запросы

• Заказы по заказуПо запросу доступны индивидуальные размеры, материалы и отделка
