Промышленный заглушка нержавеющей стали SS304, штуцер трубы соединения внахлестку приварной сварки встык коррозионностойкий

Промышленный отвод из нержавеющей стали SS304, приварной фитинг для труб с нахлесточным соединением, коррозионностойкий

1. Описание продукта

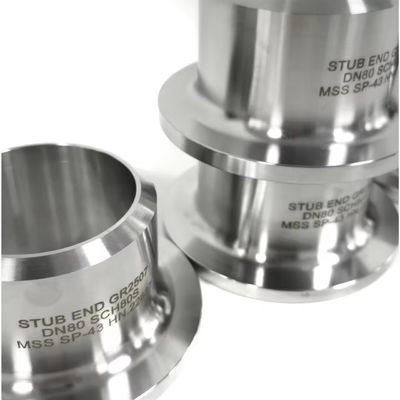

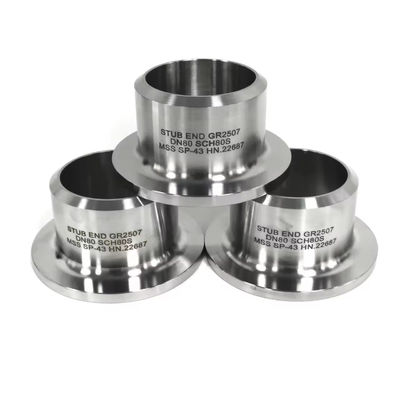

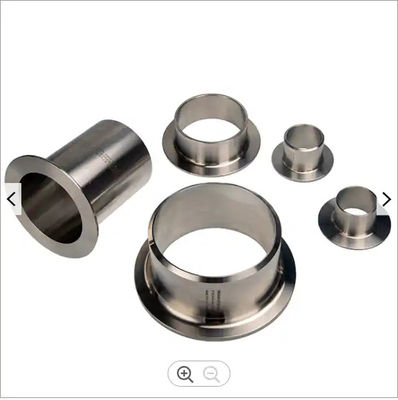

Отвод из нержавеющей стали SS304 — это высококачественный приварной фитинг для труб, предназначенный для использования с фланцами с нахлесточным соединением. Также известный как отвод с нахлесточным соединением, этот фитинг имеет один расклешенный конец, который прилегает к поверхности фланца, и один гладкий конический конец для приварки к трубопроводу. Изготовленный из высококачественной нержавеющей стали SS304, этот отвод обеспечивает превосходную коррозионную стойкость и долговечность для требовательных промышленных применений. Конфигурация типа А с длинным конусом обеспечивает плавный переход потока и совместима со стандартными фланцами с нахлесточным соединением.

2. Основные характеристики

3. Применение

Отвод SS304 широко используется в трубопроводных системах в различных отраслях промышленности:

• Нефть и газ– соединения трубопроводов и нефтеперерабатывающие заводы

• Нефтехимическая и химическая переработка– работа с агрессивными средами

• Пищевая промышленность и производство напитков– санитарные трубопроводные системы

• Фармацевтика– чистые и стерильные условия

• Очистка воды и ОВК– общие промышленные трубопроводы

• Производство электроэнергии– паровые и системы охлаждающей воды

4. Преимущества продукта

• Экономичное решение– Только отвод должен соответствовать сплаву трубы; фланец с нахлесточным соединением может быть из углеродистой стали, что значительно снижает затраты на материалы, особенно для систем большого диаметра

• Простота обслуживания– Фланец с нахлесточным соединением может свободно скользить по отводу и сниматься без разрезания сварных швов, что обеспечивает быструю проверку, очистку или модификацию системы

• Гибкость установки– Фланец вращается на 360° вокруг отвода, что упрощает выравнивание отверстий для болтов и устраняет проблемы с выравниванием, характерные для фланцев с приварной горловиной

• Коррозионная стойкость– Материал SS304 обеспечивает превосходную стойкость к окислению и различным агрессивным средам, гарантируя долгий срок службы

• Точность размеров– Изготовлено по ASME B16.9 с жесткими допусками, что обеспечивает идеальную совместимость со стандартными фланцами с нахлесточным соединением

5. Функции продукта

• Создает фланцевое соединение, которое позволяет легко разбирать без разрезания сварных швов трубы

• Обеспечивает гладкую, непрерывную уплотнительную поверхность, соответствующую поверхности фланца с нахлесточным соединением

• Компенсирует тепловое расширение и движение трубы без нагрузки на соединение

• Позволяет использовать фланцы меньшего класса, сохраняя при этом коррозионную стойкость на уплотнительной поверхности

6. Инструкции по установке

1. Наденьте фланец с нахлесточным соединением на трубу или отвод перед сваркой

2. Приварите встык гладкий (конический) конец отвода к трубопроводу, используя квалифицированные сварочные процедуры

3. Убедитесь, что расклешенный конец (нахлест) точно выровнен с торцом трубы

4. Наденьте фланец с нахлесточным соединением на отвод, прижав его к задней части расклешенного конца

5. Выровняйте отверстия для болтов фланца с ответным фланцем и скрепите болтами

6. Прокладка уплотняет между расклешенным концом и поверхностью ответного фланца

Примечание: Для отводов типа А (длинный) толщина нахлеста не должна быть меньше номинальной толщины стенки соединительной трубы.

7. Меры предосторожности

• Убедитесь, что класс трубы соответствует толщине стенки отвода для правильной посадки

• Проверьте, что материал отвода совместим с рабочей средой и температурой

• Не приваривайте фланец с нахлесточным соединением непосредственно к трубе – фланец должен оставаться свободным для вращения

• Используйте соответствующие сварочные процедуры (квалифицированные WPS) для соединений встык

• Для применений с высоким давлением убедитесь, что номинальное давление соответствует требованиям системы

• Перед установкой проверьте поверхность нахлеста на наличие царапин или повреждений для обеспечения надлежащего уплотнения

8. Доставка и отгрузка

9. Условия оплаты

10. Упаковка

Стандартная экспортная упаковка:

• Каждый отвод индивидуально завернут в антикоррозийное масляное покрытие

• Упакован в нейлоновые мешки или пластиковую пленку для защиты от влаги

• Закреплен в деревянных ящиках или на поддонах для морской перевозки

• Возможна индивидуальная упаковка по запросу

11. Возврат, обмен и послепродажное обслуживание

• Гарантия качества– 100% проверка перед отгрузкой; вся продукция соответствует стандартам ASME B16.9

• Политика возврата– Возврат принимается в течение 30 дней при производственных дефектах (подлежит проверке)

• Обмен– Бесплатная замена любых несоответствующих продуктов, подтвержденных сторонней инспекцией

• Политика образцов– Бесплатные образцы доступны; покупатель оплачивает стоимость доставки

• Техническая поддержка– Круглосуточный ответ на все технические запросы

• Индивидуальные заказы– Индивидуальные размеры, материалы и отделка доступны по запросу
