Промышленные фитинги SS304, соединители труб с соединительным соединителем с коррозионной стойкостью

Промышленные фитинги с заглушкой SS304, соединитель трубы для стыкового сварного шва с коррозионной стойкостью для нефтехимической промышленности

1. Описание продукта

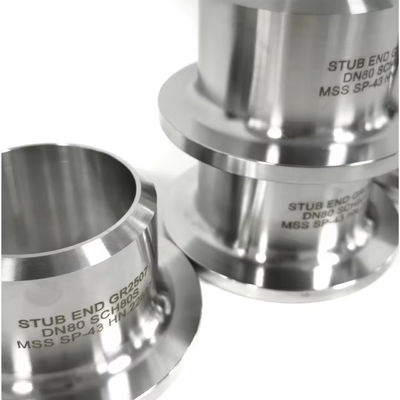

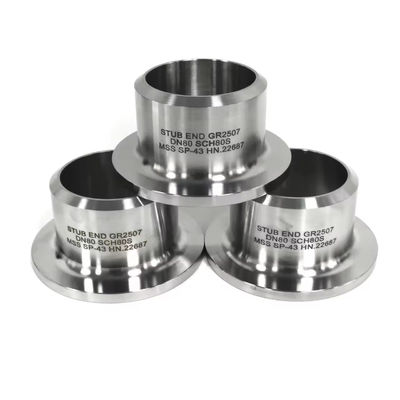

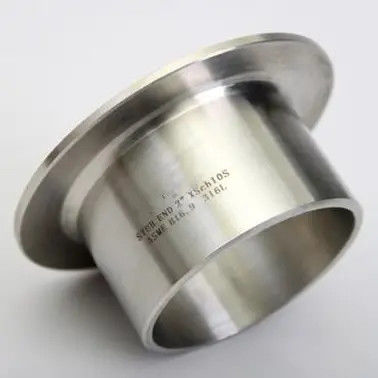

Заглушка из нержавеющей стали SS304 представляет собой высококачественный трубный фитинг для стыковой сварки, предназначенный для использования с фланцами с соединением внахлест. Этот фитинг, также широко известный как заглушка с нахлесточным соединением, имеет один расширяющийся конец, который прилегает к поверхности фланца, и один простой скошенный конец для стыковой сварки с трубопроводом. Этот короткий конец, изготовленный из высококачественной нержавеющей стали SS304, обеспечивает отличную коррозионную стойкость и долговечность для требовательных промышленных применений. Конфигурация типа А с длинным конусом обеспечивает плавный переход потока и совместима со стандартными фланцами с соединением внахлест.

2. Основные характеристики

3. Приложения

Заглушка SS304 широко используется в трубопроводных системах во многих отраслях промышленности:

• Нефть и Газ– трубопроводные соединения и нефтеперерабатывающие заводы

• Нефтехимическая и химическая переработка– обращение с агрессивными средами

• Еда и напитки– системы санитарно-технического трубопровода

• Фармацевтический— чистые и стерильные помещения

• Водоочистка и ОВКВ– общепромышленные трубопроводы

• Производство электроэнергии– системы пара и охлаждающей воды

4. Преимущества продукта

• Экономичное решение– Только заглушка должна соответствовать сплаву трубы; фланец соединения внахлестку может быть изготовлен из углеродистой стали, что значительно снижает затраты на материалы, особенно для систем большого диаметра.

• Простое обслуживание– Фланец соединения внахлестку может свободно скользить по заглушке и сниматься без разрезания сварных швов, что обеспечивает быстрый осмотр, очистку или модификацию системы.

• Гибкая установка– Фланец вращается на 360° вокруг короткого конца, что упрощает выравнивание болтовых отверстий и устраняет проблемы с выравниванием, характерные для фланцев с приварной шейкой.

• Коррозионностойкий– Материал SS304 обеспечивает превосходную стойкость к окислению и различным агрессивным средам, обеспечивая длительный срок службы.

• Точность размеров– Изготовлено в соответствии с ASME B16.9 со строгими допусками, что обеспечивает идеальную совместимость со стандартными фланцами внахлестку.

5. Функции продукта

• Создает фланцевое соединение, позволяющее легко разобрать трубу без разрезания сварных швов.

• Обеспечивает гладкую сплошную уплотнительную поверхность, соответствующую поверхности фланца соединения внахлестку.

• Компенсирует тепловое расширение и перемещение трубы без нагрузки на соединение.

• Позволяет использовать опорные фланцы более низкого качества, сохраняя при этом коррозионную стойкость на поверхности уплотнения.

6. Инструкции по установке

1. Перед сваркой наденьте фланец нахлеста на трубу или патрубок.

2. Приварите встык гладкий (скошенный) конец патрубка к трубопроводу, используя квалифицированные методы сварки.

3. Убедитесь, что раструбный конец (нахлест) точно совмещен с концом трубы.

4. Наденьте фланец нахлесточного соединения на заглушку, прижав его к задней части раструба.

5. Совместите отверстия для болтов фланца с ответным фланцем и закрепите болтами.

6. Прокладка обеспечивает уплотнение между расширяющимся концом и поверхностью ответного фланца.

Примечание:Для патрубков типа А (длинный узор) толщина нахлеста не должна быть меньше номинальной толщины стенки соединительной трубы..

7. Меры предосторожности

• Убедитесь, что размер трубы соответствует толщине торцевой стенки патрубка для правильной посадки.

• Убедитесь, что материал заглушки совместим с рабочей жидкостью и температурой.

• Не приваривайте фланец внахлестку непосредственно к трубе – фланец должен оставаться свободным для вращения.

• Используйте соответствующие сварочные процедуры (соответствующие требованиям WPS) для стыковых сварных соединений.

• Для применений с высоким давлением убедитесь, что номинальное давление соответствует системным требованиям.

• Перед установкой проверьте притертую поверхность на наличие царапин и повреждений, чтобы обеспечить надлежащее уплотнение.

8. Доставка и доставка

9. Условия оплаты

10. Упаковка

Стандартная экспортная упаковка:

• Каждый короткий конец индивидуально обернут антикоррозионным масляным покрытием.

• Упаковано в нейлоновые пакеты или полиэтиленовую пленку для предотвращения попадания влаги.

• Защищены в деревянных ящиках или поддонах для транспортировки по морю.

• Индивидуальная упаковка доступна по запросу

11. Возврат, обмен и послепродажное обслуживание.

• Гарантия качества— 100% проверка перед отправкой; вся продукция соответствует стандартам ASME B16.9

• Политика возврата– Возврат принимается в течение 30 дней в случае производственных дефектов (при условии проверки)

• Обмен– Бесплатная замена любой несоответствующей продукции, подтвержденной сторонней инспекцией.

• Образец политики– Доступны бесплатные образцы; покупатель покрывает стоимость перевозки

• Техническая поддержка— Круглосуточный ответ на все технические запросы

• Индивидуальные заказы– Нестандартные размеры, материалы и отделка доступны по запросу.
