Фабричный прямой CuNi 70/30 Flanges ASME B16.5 150LB

1. Описание продукта

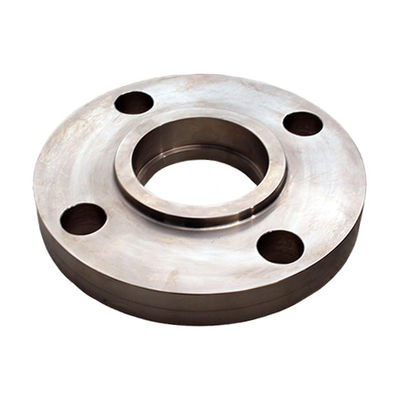

CuNi 70/30 Forged Socket Weld Flange изготавливается из высококачественного сплава меди и никеля (UNS C71500) путем горячей ковки.Проектировано с соединительным соусом и уплотнительной поверхностью с поднятым лицом, этот фланц производится в соответствии со стандартом ASME B16.5, класс 150 давления.обеспечение плавного потока и безопасного соединенияБлагодаря превосходной коррозионной стойкости морской воды, этот фланц является надежным выбором для морских труб, систем охлаждения воды и различных промышленных применений в коррозионной среде.

2. Ключевые параметры продукта

3Применение продукции

• Системы охлаждения морской водой для судов и промышленных объектов

• Круги охлаждающей воды для электростанций и оборудования обработки

• Трубопроводы для очистных и опреснительных сооружений

• Соединения теплообменника и конденсаторной водяной коробки

• Оффшорные платформенные системы водоснабжения

• Водопроводы для пожарной воды и потока на палубе

• Линии химических процессов, обрабатывающие рассоль и коррозионные жидкости

• Системы циркуляции и передачи воды

• Трубопроводы для водоснабжения отходов и балластных вод

4Преимущества продукта

1. Отличная коррозионная стойкость морской воды: Сплав CuNi 70/30 образует естественный защитный слой в морской воде, обеспечивая длительный срок службы с минимальными скоростями коррозии, что делает его надежным материалом для морской среды.

2. Качество горячей ковки: Изготовленный в процессе горячего ковки, фланц имеет плотную и равномерную структуру зерна с хорошей механической прочностью, предлагая надежную производительность по сравнению с отливными альтернативами.

3. Естественное противопожарное свойство: Содержание меди в сплаве помогает уменьшить прикрепление морских организмов к внутренним поверхностям, сохраняя трубы более чистыми и уменьшая потребности в обслуживании.

4. Легкая и быстрая установка: Конструкция сварки сокетом позволяет просто вставить трубу в розетку и сварку филета, устраняя сложную работу по выравниванию и экономия времени установки.

5. Надежная эффективность уплотнения: Дизайн с поднятой поверхностью обеспечивает эффективную уплотнительную поверхность при использовании с подходящими уплотнениями, обеспечивая беспроницаемые соединения при номинальном давлении.

6. Хорошая свариваемость: Совместима с трубами CuNi 70/30 с использованием стандартного процесса сварки TIG с соответствующей наполнительной проволокой, что обеспечивает прочные и прочные сварные соединения.

7. Соответствие стандарту ASME: изготовлено в соответствии со строгими допустимыми значениями ASME B16.5, обеспечивая правильное соответствие стандартным трубам, фитингам, уплотнениям и крепежным устройствам.

8. Низкие затраты на обслуживание: Самообразующаяся защитная пленка на поверхности материала исключает необходимость дополнительных покрытий или защитных процедур, снижая долгосрочные расходы на обслуживание.

5Функции продукта

• Предоставление надежной точки соединения сварки сокетов для труб в системах морской воды и промышленных труб

• Обеспечить герметичное уплотнение с конструкцией с поднятым лицом и совместимыми уплотнениями

• Выдерживает рабочее давление класса 150 для безопасной непрерывной работы

• Разрешить удобный демонтаж для проверки, обслуживания и модификации системы

• Поддержка проектирования модульной трубопроводной системы с легкой секционной установкой

• Приспособить тепловое расширение труб в пределах пределов конструкции системы

6. Инструкция пользователя

Предварительная подготовка к установке:

1. Проверьте каждый фланц после получения на наличие признаков повреждения при транспортировке или дефектов поверхности.

2. Проверить размер фланца, класс давления и качество материала в соответствии со спецификациями проекта.

3. Тщательно очистите отверстие розетки и поверхность уплотнения поднятой поверхности с использованием подходящего растворителя.

4. Проверьте, что наружный диаметр трубы соответствует габаритам сока.

5. Используйте специальные инструменты для приготовления меди-никеля, чтобы избежать перекрестного загрязнения.

Шаги установки:

1. Вставьте трубу полностью в розетку фланца до тех пор, пока конец трубы не достигнет дна розетки.

2. Вытащите трубу примерно на 1,6 мм, чтобы создать правильное расширение.

3. Убедитесь, что труба квадратная к поверхности фланца и правильно сосредоточена.

4. Заварка с привязкой в минимум 4 равномерных положениях вокруг окружности узла.

5. Завершить сварку филета с помощью процесса сварки TIG с ERCuNi наполнительной проволокой.

6. Используйте аргоновый защитный газ во время сварки для надлежащей защиты.

7. Удерживайте температуру между проходами умеренной, избегайте перегрева материала.

8. После каждого прохождения тщательно очищайте зону сварки.

Установка уплотнителя и болта:

1. Выбирать материал уплотнения, подходящий для среды эксплуатации и условий эксплуатации.

2. Центр уплотнения на поднятой поверхности уплотнения лица.

3. Вставьте болты и затяните вручную все гайки.

4. Затягивайте болты равномерно по диагонали.

5. Применять крутящий момент в минимум 3 прохода для достижения равномерного сжатия уплотнения.

Проверка после установки:

1. Проводить визуальную проверку всех сварных сокетов на наличие дефектов поверхности.

2. Провести испытание давления в соответствии со спецификациями проекта.

3. Проверьте все соединения фланцев на наличие признаков утечки.

7Предупреждения по применению препарата

1. Хранение: Хранить фланцы в чистом, сухом и проветриваемом помещении, вдали от влаги, пыли и непосредственного воздействия на открытом воздухе.

2. Материальное разделение: Во время хранения и транспортировки, держать CuNi фланцы отдельно от углеродистой стали и других не похожих металлов, чтобы предотвратить коррозию при контакте.

3. Осторожно обращайтесь: Материал CuNi более мягкий, чем сталь. Избегайте падения, перетаскивания или удара во время обращения, чтобы предотвратить повреждение поверхности.

4. Никакой аммиачной службы: CuNi 70/30 не следует использовать в средах, содержащих аммиачные или аминосоединения, так как это может привести к деградации материала.

5. Защита при сварке: При сварке CuNi-материала всегда используйте аргоновый защитный газ. Недостаточная защита приведет к плохому качеству сварки.

6. Специальные инструменты: Используйте отдельные инструменты, щетки и шлифовальные колеса, предназначенные для работы с медью и никелем, чтобы предотвратить загрязнение железом.

7. Скорость потока: Для обслуживания морской водой целесообразно поддерживать непрерывную скорость потока в разумных пределах для максимизации срока службы.

8. Совместимость системыВ трубопроводных системах необходимо, по возможности, поддерживать консистенцию материала, а при соединении с различными металлами принимать соответствующие меры изоляции.

8Информация о перевозке

9Информация о плате

10Информация о упаковке

11Покупка, возврат и послепродажное обслуживание

Как купить:

1. Отправьте запрос с необходимым размером, количеством и спецификациями.

2. Получить котировку с ценой, сроком доставки и условиями.

3. Подтвердить заказ и подписать договор купли-продажи.

4. Заплатите заранее, чтобы начать производство.

5. Производство завершено с проверкой качества.

6. Оплатите остаток перед отправкой.

7. Товары отправлены со всеми необходимыми документами.

Политика возврата и обмена:

• Вопросы качества: Если обнаружен какой-либо производственный дефект или несоответствие материала, пожалуйста, сообщите нам в течение 30 дней с момента получения.

• Некачественные возвраты: Для возврата из-за ошибок в заказе, пожалуйста, свяжитесь с нами в течение 15 дней. Продукция должна быть неиспользованной и в оригинальной упаковке.

• Невозвратные: Продукты, которые были сварены, установлены, изменены или повреждены из-за неправильного обращения.

Послепродажное обслуживание:

• Гарантия: 12 месяцев с даты отправки против производственных дефектов.

• Техническая поддержка: доступна для вопросов о продукте, руководства по установке и рекомендаций по применению.

• Быстрая реакция: Мы отвечаем на запросы в течение 24 часов в рабочие дни.

• ЗапчастиМы поддерживаем повторные заказы и можем поддерживать запасы для постоянных клиентов.

• 1Вы торговая компания или производитель?

• Мы производитель, вы можете увидеть сертификацию.
  2Сколько времени у вас на доставку?
  Обычно это 5-10 дней, если товары находятся на складе. или это 15-20 дней, если товары не находятся на складе, это зависит от количества.
  3Вы предоставляете образцы?
  Да, мы можем предложить образец бесплатно, но нужно оплатить стоимость груза.
  4Какие у вас условия оплаты?
  Оплата <=1000USD, 100% заранее. Оплата>=1000USD, 50% T/T заранее, баланс перед отправкой.
