CuNi 70/30 трубные фитинги кованые ASME B16.9 без швов

Фитинги для труб CuNi 70/30, кованые, ASME B16.9, бесшовные

1. Описание продукта

Медно-никелевые фитинги производятся из высококачественного сырья CuNi 70/30 (UNS C71500) методом горячей ковки или бесшовного формования с типом соединения под сварку встык. Продукция производится в строгом соответствии со стандартом ASME B16.9 и охватывает полный спектр колен, тройников, переходников, торцевых заглушек, заглушек и другой трубопроводной арматуры. Благодаря своей превосходной стойкости к коррозии в морской воде и свойствам против биообрастания фитинги из медно-никелевых сплавов широко используются в судостроении, опреснении морской воды, на морских нефтяных платформах, в химических теплообменниках и других морских и промышленных трубопроводных системах.

2. Ключевые параметры продукта

3. Доступные типы продуктов

4. Применение продукта

• Трубопроводные системы охлаждения морской морской воды

• Системы пожаротушения и балластной воды на морских нефтегазовых платформах

• Соединения трубопроводов установки опреснения морской воды (процесс MED/MSF)

• Конденсаторы и теплообменники береговых электростанций

• Трубопроводы для транспортировки агрессивных сред химической промышленности

• Морские инженерные подводные трубопроводные системы

• Системы трубопроводов судовых генераторов пресной воды

• Системы судовых трюмных и балластных трубопроводов

• Системы испарения морской воды на терминале СПГ

• Системы оборотного водоснабжения морской аквакультуры

5. Преимущества продукта

1. Превосходная стойкость к коррозии в морской воде: Сплав CuNi 70/30 демонстрирует чрезвычайно низкую скорость коррозии как в проточной, так и в стоячей морской воде, а срок службы превышает 20 лет.

2. Превосходные характеристики защиты от биообрастания: Медный элемент естественным образом подавляет адгезию морских микроорганизмов, снижая риск засорения трубопровода и частоту технического обслуживания.

3. Высокая стойкость к эрозии и коррозии: Материал сохраняет хорошую коррозионную стойкость при высокоскоростном размыве морской водой, с максимально допустимой скоростью потока до 3,5-4,0 м/с.

4. Ковка и обеспечение бесперебойного процесса: Процессы горячей ковки и бесшовного формования обеспечивают однородную и плотную структуру зерен, устраняют дефекты литья и значительно улучшают механические свойства.

5. Полный ассортимент фитингов: Доступен полный ассортимент колен, тройников, переходников, торцевых заглушек и заглушек для удовлетворения всех требований к конфигурации трубопроводной системы.

6. Хорошая свариваемость: Совместим с трубами CuNi 70/30 для стыковой сварки, обеспечивает удобную установку на месте и надежную прочность сварного соединения. Рекомендуется сварка TIG и MIG.

7. Низкая стоимость обслуживания: На поверхности материала образуется самовосстанавливающаяся пассивная пленка, устраняющая необходимость в дополнительных покрытиях или катодной защите, с низкими затратами в течение жизненного цикла.

8. Высокая точность размеров: Стандарт ASME B16.9 строго контролирует допуски, чтобы обеспечить идеальную совместимость со стандартными медно-никелевыми трубами и фланцами.

6. Функции продукта

• Изменение направления потока морской воды в трубопроводных системах (колена 45°/90°/180°)

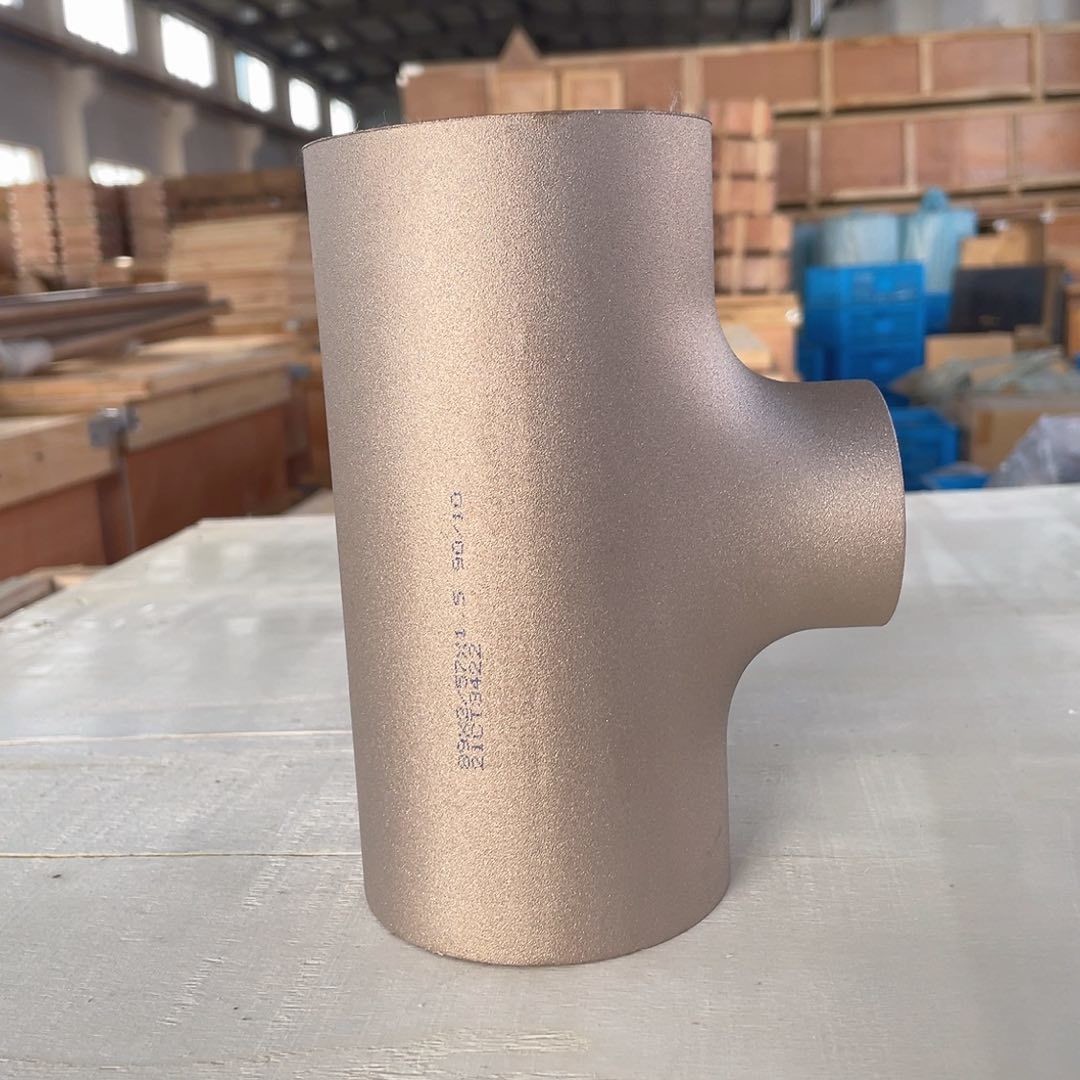

• Разветвить или объединить потоки морской воды (равный тройник/переходной тройник)

• Переход между трубами разного диаметра (концентрические/эксцентрические переходники)

• Закройте и загерметизируйте концы труб (торцевые заглушки).

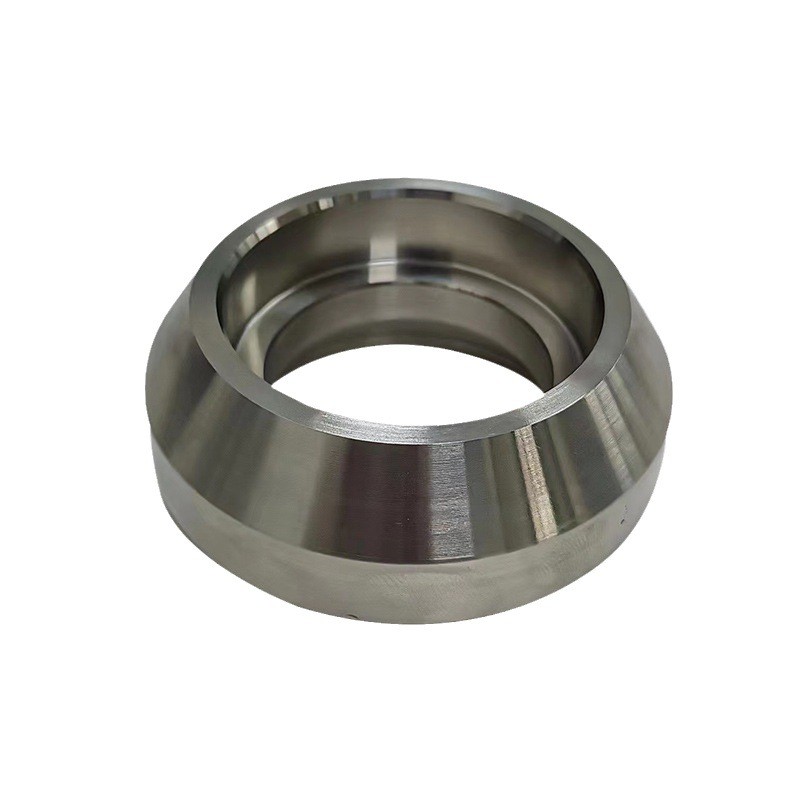

• Упрощение фланцевых соединений с помощью опорных фланцев (заглушек)

• Обеспечение надежных стыковых сварных соединений, обеспечивающих целостность всей трубопроводной системы.

• Выдерживать номинальное рабочее давление для обеспечения безопасной эксплуатации трубопроводных систем.

• Адаптация к долгосрочной стабильной работе в морской влажной среде и соленых туманах.

7. Инструкции для пользователя

Предмонтажная подготовка:

1. Осмотрите внешний вид каждого фитинга и убедитесь в отсутствии трещин, деформаций, поверхностных дефектов или других дефектов.

2. Проверьте тип фитинга, размер, толщину стенок и марку материала по чертежам и спецификациям материала.

3. Очистите сварные концы фитинга, удалив масло, смазку, оксидную окалину и другие загрязнения.

4. Обеспечьте правильную центровку фитинга и концов трубы, а также равномерный зазор для стыковой сварки.

Шаги установки:

1. Выровняйте концы фитинга и трубы с правильным зазором между корнями в соответствии со спецификациями процедуры сварки.

2. Прихваточные швы минимум в 4 точках, равномерно распределенных по окружности.

3. Используйте процесс сварки TIG (GTAW) для корневого прохода с присадочным металлом ERcuNi.

4. Выполните проходы заливки и укупорки с использованием TIG или MIG (GMAW) с совместимым присадочным металлом CuNi.

5. Контролируйте межпроходную температуру не выше 150°С во избежание выгорания легирующего элемента.

6. Обеспечьте полное проплавление и надлежащее усиление сварных соединений.

7. После каждого прохода удаляйте сварочный шлак и брызги.

Осмотр после установки:

1. Провести визуальный осмотр всех сварных швов на наличие поверхностных дефектов.

2. Выполните проникающее тестирование (PT) или радиографическое тестирование (RT) в соответствии с требованиями проекта.

3. Давление гидростатического испытания системы должно быть в 1,5 раза больше расчетного давления и удерживаться не менее 30 минут без утечек или падения давления.

8. Меры предосторожности при использовании продукта

1. Избегайте прямого контакта с углеродистой сталью.: Фитинги из медно-никелевого сплава, контактирующие с углеродистой сталью, могут вызвать гальваническую коррозию. Необходимо хранить и транспортировать отдельно. Используйте деревянные поддоны или неметаллические сепараторы.

2. Избегайте сред, содержащих аммиак: Медные сплавы склонны к коррозионному растрескиванию под напряжением в среде аммиака. Категорически запрещено для аммиачных или аминосодержащих систем.

3. Требования к сварочному защитному газу: При сварке TIG в качестве защитного газа необходимо использовать чистый аргон или смесь аргона и гелия, чтобы предотвратить окисление и пористость сварного шва. Обеспечьте достаточную обратную очистку для защиты корневого прохода.

4. Избегайте чрезмерной скорости потока морской воды: Хотя CuNi 70/30 обладает превосходной стойкостью к эрозии и коррозии, рекомендуется, чтобы скорость непрерывного потока не превышала 3,5 м/с, особенно на коленях и тройниках, где турбулентность усиливается.

5. Избегайте смешивания разнородных металлов в одной системе: Трубопроводные системы должны сохранять однородность материала во избежание риска гальванической коррозии. Если требуется соединение разнородных металлов, необходимо установить изолирующие соединения или диэлектрические муфты.

6. Не требуется термообработка после сварки: Сплав CuNi обычно не требует термообработки после сварки. Однако после сварки необходимо тщательно удалить все сварочные брызги, шлак и поверхностные оксиды.

7. Требования к правильному хранению: Хранить в сухих и вентилируемых закрытых складских помещениях. Избегайте воздействия на открытом воздухе, дождя и прямых солнечных лучей. Влажность окружающей среды должна быть ≤ 60%. Держитесь подальше от углеродистой стали и других разнородных металлов.

8. Обращайтесь с осторожностью: Медно-никелевые фитинги относительно мягкие по сравнению со сталью. Избегайте падения, перетаскивания или ударов во время манипуляций, чтобы предотвратить повреждение и деформацию поверхности.

9. Информация о доставке

• Происхождение доставки: Прямая поставка с завода в Китае.

• Срок поставки:

  • Стандартные размеры и типы: 3-7 рабочих дней (со склада)

  • Нестандартные размеры или нестандартные типы: 15-30 дней (в зависимости от количества и спецификаций)

• Способы доставки:

  • Небольшие заказы/образцы: Международная экспресс-доставка (DHL, FedEx, UPS, TNT), доставка 3-7 дней.

  • Оптовые заказы: морские перевозки FCL (полная загрузка контейнера) или LCL (меньше загрузки контейнера), доставка 15-45 дней.

  • Срочные заказы: авиаперевозки, доставка 5-10 дней.

• Предоставленные документы:

  • Счет-фактура

  • Упаковочный лист с подробным описанием содержимого

  • Сертификат происхождения (СО)

  • Сертификат испытаний материала (MTC согласно EN 10204 3.1 или 3.2)

  • Протоколы заводских испытаний, включая химический состав и механические свойства

  • Коносамент (B/L) или авианакладная (AWB)

  • Отчеты неразрушающего контроля (если этого требует заказ на поставку)

• Торговые условия: FOB, CIF, CFR, EXW доступны

• Логистическое отслеживание: Номер отслеживания предоставляется сразу после отправки, полная отслеживаемость доставки.

10. Информация о платеже

• Стандартные способы оплаты:

  • T/T (телеграфный перевод): 30% предоплата при подтверждении заказа, 70% оплата перед отправкой.

  • Аккредитив по предъявлении: принимается безотзывный аккредитив по предъявлении (выпущенный авторитетным международным банком)

  • Western Union: применимо для заказов образцов и небольших сумм платежей.

• Кредитные клиенты:

  • Долгосрочные и постоянные клиенты могут подать заявку на условия кредита O/A (открытый счет) при условии проверки и одобрения кредита.

  • Для клиентов с историей сотрудничества более 1 года доступны ежемесячные или ежеквартальные условия расчета.

• Валюта расчета:

  • USD (Доллар США) – предпочтительно

  • евро (Евро)

  • CNY (Китайский юань)

  • Другие валюты договорные

• Информация о банке: Официальные реквизиты банковского счета компании предоставляются при официальном подписании контракта.

• Примечания к оплате:

  • Заказ вступает в силу и производство начинается после получения предоплаты.

  • Гибкие планы рассрочки платежа по договоренности для заказов большого объема.

  • Во всех платежах должен быть четко указан номер счета-проформы или номер договора купли-продажи.

  • Банковские комиссии несет плательщик (плательщик).

11. Информация об упаковке

• Стандартные варианты упаковки:

  • Маленькие фитинги (≤2 дюйма, примечание): индивидуальный полиэтиленовый пакет или пузырчатая пленка + прочная картонная коробка экспортного класса.

  • Фитинги среднего размера (2-1/2–8 дюймов, примечание): индивидуальная пузырчатая пленка/пенопластовая пленка EPE + фанерный ящик или деревянный ящик.

  • Крупногабаритные фитинги (примечание ≥10 дюймов): индивидуальная упаковка + упаковка на поддонах в фумигированном деревянном ящике.

• Меры по предотвращению влаги и коррозии:

  • Защитное покрытие против ржавчины и потускнения, нанесенное на все поверхности (легко снимается перед сваркой)

  • Пакеты с силикагелем-осушителем помещены в герметичную упаковку.

  • Если указано, используются упаковочные материалы VCI (ингибитор паровой коррозии).

  • По запросу доступна упаковка из алюминиевой фольги с вакуумной запайкой для длительного хранения или использования в тропических странах.

• Маркировка и маркировка:

  • На каждом фитинге имеется постоянная маркировка: марка материала, размер, толщина стенки, номер плавки, логотип производителя.

  • На внешней упаковке четко указаны: описание продукта, характеристики, количество, вес нетто/брутто, размеры.

  • Применяются стандартные международные этикетки по обращению: «Хрупкое», «Хранить в сухости», «Этой стороной вверх», «Обращаться осторожно».

• Индивидуальные варианты упаковки:

  • Указанные клиентом отгрузочные знаки/логотипы на внешней упаковке

  • Индивидуальная маркировка и штрих-кодирование для управления складом

  • Организация упаковки при раздельной/частичной отправке

  • Консолидированная упаковка для смешанных заказов (фитинги + фланцы + трубы)

• Стоимость упаковки:

  • Стандартная экспортная упаковка включена в коммерческое предложение

  • Специальные/индивидуальные требования к упаковке оплачиваются по фактической стоимости.

  • Вакуумная упаковка и материалы с ЛИК оцениваются по запросу.

12. Покупка, возврат и послепродажное обслуживание.

Процесс покупки:

1. Клиент отправляет запрос с необходимыми типами фитингов, размерами, толщиной стенок, количеством и спецификациями материалов.

2. Отдел продаж предоставляет подробное предложение, включая цены за единицу продукции, общую сумму, условия доставки и предполагаемое время выполнения заказа.

3. Обе стороны подтверждают все технические параметры, график поставки, условия оплаты и подписывают официальный договор купли-продажи / счет-проформу.

4. Клиент осуществляет предоплату (30% банковским переводом или по согласованию)

5. Завод планирует производство после получения предоплаты.

6. Производство завершено, контроль качества и испытания проведены внутри компании.

7. Организована проверка клиента или проверка третьей стороны (опционально, требуется предварительное уведомление)

8. Клиент организует оплату остатка

9. Отгрузка осуществляется после получения полной оплаты.

10. Полный комплект оригинальных отгрузочных документов и документов о качестве отправлен заказчику.

Политика возврата и обмена:

• Возврат, связанный с качеством:

  • Если в продукции обнаружены несоответствия материалов, производственные дефекты или отклонения размеров, превышающие стандартные допуски, клиент должен уведомить об этом в письменной форме в течение 30 дней с момента получения товара.

  • После взаимного подтверждения и проверки проблем с качеством поставщик должен предоставить:

    • Бесплатная замена дефектной продукции, ИЛИ

    • Полный возврат стоимости затронутого продукта

  • Поставщик несет все транспортные расходы туда и обратно при возврате/замене, связанном с качеством.

  • Фотографии, отчеты об испытаниях или данные проверок, необходимые для обработки претензии.

• Некачественный возврат:

  • Возврат из-за ошибок в заказе клиента (неправильный размер, тип или заказанное количество) принимается в течение 15 дней с момента получения.

  • Товары должны быть в оригинальной, нераспечатанной и неповрежденной упаковке.

  • Изделия не должны быть сварены, установлены, модифицированы или использованы.

  • Клиент несет все расходы по перевозке туда и обратно

  • В зависимости от типа продукта может взиматься плата за пополнение запасов в размере 15-20%.

• Невозвратные ситуации:

  • Изделия, которые были сварены, установлены, подвергнуты термообработке или каким-либо образом модифицированы.

  • Нестандартные или нестандартные размеры/типы, изготовленные специально под заказ.

  • Продукты, поврежденные из-за неправильного хранения, обращения, установки или использования клиентом.

  • Возврат запрошен после применимого периода возврата (15 дней некачественного товара, 30 дней качества)

Послепродажное обслуживание:

• Гарантия: 12 месяцев с даты отгрузки в отношении производственных дефектов и несоответствия материалов при нормальных условиях использования.

• Техническая консультация: Профессиональная служба технической поддержки доступна круглосуточно и без выходных по электронной почте, телефону, WhatsApp, WeChat и другим платформам обмена мгновенными сообщениями.

• Обслуживание на месте: Опытные инженеры доступны для руководства по установке на месте, поддержки процедур сварки и устранения неполадок в крупных проектах (плата за обслуживание и командировочные расходы по договоренности)

• Поддержка документации:

  • EN 10204 3.1 Сертификаты испытаний материалов (стандартно для каждой поставки)

  • EN 10204 3.2 Сертификаты испытаний материалов (предоставляются по запросу при проверке третьей стороной)

  • Отчеты неразрушающего контроля: радиографический контроль (RT), ультразвуковой контроль (UT), проникающий контроль (PT).

  • Отчеты PMI (положительная идентификация материалов)

  • Отчеты сторонних инспекций от BV, SGS, TÜV, DNV, Lloyds и т. д.

• Обязательства по реагированию на жалобы:

  • Первоначальный ответ на любую жалобу в течение 24 часов (в рабочие дни)

  • Отчет о расследовании и предлагаемое решение в течение 72 часов.

  • Реализация решения инициируется в течение 5 рабочих дней с момента взаимного согласия.

• Долгосрочная поддержка:

  • Скидки на повторный заказ для постоянных клиентов

  • Приоритетное планирование производства для срочных потребностей

  • Регулярные обновления о новых продуктах и ​​технических разработках в области медно-никелевых сплавов.

  • 1. Вы торговая компания или производитель?
    Мы являемся производителем, вы можете увидеть сертификацию.
    2. Сколько времени занимает доставка?
    Обычно это 5-10 дней, если товар есть на складе. Или 15-20 дней, если товара нет на складе, это зависит от количества.
    3. Предоставляете ли вы образцы? это бесплатно или за дополнительную плату?
    Да, мы можем предложить образец бесплатно, но необходимо оплатить стоимость перевозки.
    4. Каковы ваши условия оплаты?
    Оплата<=1000USD, 100% предоплата. Оплата> = 1000 долларов США, 50% банковский перевод заранее, остаток перед отправкой.
