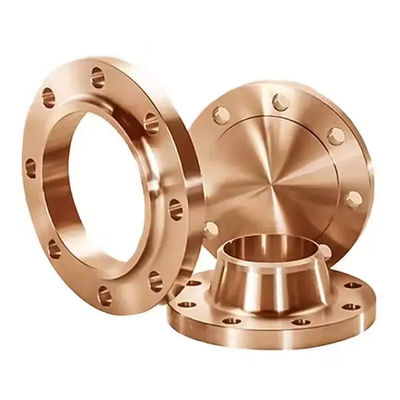

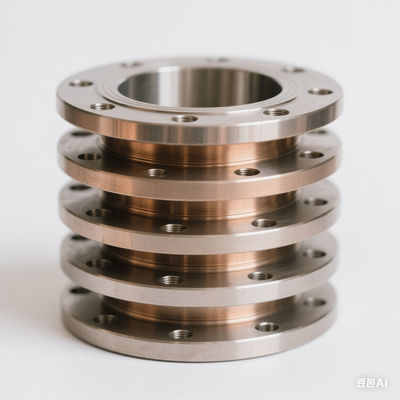

Горячекованый фланцевый класс 150 CuNi 70/30 S/O, длительный срок службы 20 лет

Горяче-кованный CuNi 70/30 S/O фланцевая класса 150 Долгий срок службы 20 лет

1. Описание продукта

Медный никелевый фланц изготавливается из высококачественного сырья CuNi 70/30 (UNS C71500) путем ковального процесса, с соединительным соединителем типа розетки.Продукт изготавливается в строгом соответствии с ASME B16.5 стандарта, с давлением класса 150 (150LB). из-за его превосходной коррозионной стойкости морской воды и свойств, противопоказающих биопорожению, фланцы из сплава меди и никеля широко используются в судостроении,опреснение морской воды, морские нефтяные платформы, химические теплообменники и другие морские и промышленные приложения.Этот продукт имеет поднятую поверхность уплотнения для обеспечения надежной уплотнения в соединениях трубопроводов.

2. Ключевые параметры продукта

3Применение продукции

• Системы трубопроводов для охлаждения морской воды

• Системы пожаротушения и балластной воды на морских нефтегазовых платформах

• Соединения трубопроводов на опреснительной установке морской воды (процесс MED/MSF)

• Конденсаторы и теплообменники прибрежных электростанций

• Трубопроводы для транспортировки коррозионных материалов в химической промышленности

• Подводные трубопроводные системы морской инженерии

• Системы трубопроводов для генераторов пресной воды для судов

• Аквакультура Системы циркуляции морской воды

4Преимущества продукта

1. Отличная коррозионная стойкость морской воды: Сплав CuNi 70/30 обладает чрезвычайно низкими показателями коррозии как в текущей, так и в стоячей морской воде, и срок службы превышает 20 лет.

2. Высокая эффективность против биопорожнения: элемент меди естественным образом ингибирует адгезию морских микроорганизмов, снижая риск блокировки трубопроводов и частоту технического обслуживания.

3. Высокая устойчивость к эрозии и коррозии: Материал сохраняет хорошую коррозионную стойкость при высокоскоростной очистке морской водой с максимально допустимой скоростью потока до 3,5 - 4,0 м/с.

4. Обеспечение процесса ковки: процесс горячей ковки обеспечивает равномерную и плотную структуру зерна, значительно лучшие механические свойства, чем литые изделия.

5. Хорошая свариваемость: Совместима с сваркой трубопроводов из углеродной стали и нержавеющей стали, что позволяет удобную установку на месте с надежной прочностью сварного соединения.

6. Низкие затраты на обслуживание: Самовосстанавливающаяся пассивная пленка формируется на поверхности материала, исключая необходимость в дополнительных покрытиях или катодной защите, при низких затратах на жизненный цикл.

7. Высокая точность измерений: Стандарт ASME B16.5 строго контролирует допустимые отклонения, чтобы обеспечить идеальную совместимость со стандартными трубными фитингами.

5Функции продукта

• Реализовать соединение сокетной сварки между трубами в системах водопровода морской воды

• Предоставление надежного уплотнительного интерфейса для предотвращения утечки морской воды

• Выдерживает рабочее давление класса 150 для обеспечения безопасной работы трубопроводов

• Приспособлена к долгосрочной стабильной работе в водной морской среде и среде соляного спрея

• Разрешить секционное соединение и разборку трубопроводных систем

6. Инструкция пользователя

Предварительная подготовка к установке:

1. Проверьте внешний вид фланца, подтвердите отсутствие трещин, деформации, ржавчины или других дефектов.

2. Проверьте размер фланца, давление и идентификацию материала по чертежам конструкции.

3. Очистить конец сварки фланца и уплотнительную поверхность, удалить масло, окислительную чешую и другие примеси.

Шаги установки:

1. Вставьте трубу в розетку фланца, обеспечивая надлежащую глубину вставки (согласно требованиям ASME B16.5 глубины розетки).

2. Оставьте разрыв в расширении 1,6 мм (расстояние между концом трубы и дном розетки), чтобы избежать концентрации напряжения сварки.

3. Использование процесса сварки TIG или MIG с совместимым наполнителем CuNi (например, сварная проволока ERCuNi).

4. Контроль температуры междуперехода не превышает 150°C во время сварки, чтобы избежать сгорания элемента сплава от перегрева.

5. Для уплотнения поверхности используйте ПТФЕ или графитоусиленную уплотнитель, равномерно затягивайте болты по диагонали.

Проверка после установки:

1. Проводить проникновенные или радиографические испытания на сварках, чтобы гарантировать отсутствие дефектов сварки.

2. Гидростатическое испытательное давление системы должно быть в 1,5 раза выше проектного давления, удерживается в течение 30 минут без утечки.

7Предупреждения по применению препарата

1. Избегайте прямого контакта с углеродной сталью: Сплав медь-никель в контакте с углеродной сталью может вызывать гальваническую коррозию, его необходимо хранить и транспортировать отдельно.

2. Избегайте медиа, содержащих аммиак: Сплавы меди подвержены коррозионному крекингу в условиях аммиака, что строго запрещено для систем аммиака.

3. Требования к сварному защитному газу: Во время сварки необходимо использовать защиту от газа аргон, чтобы предотвратить окисление и пористость сварки.

4. Избегайте чрезмерной скорости потока морской воды: Хотя CuNi 70/30 обладает отличной коррозионно-эрозионной стойкостью, рекомендуется непрерывная скорость потока не превышать 3,5 м/с.

5. Избегайте смешивания различных металлов: Системы трубопроводов должны поддерживать однородность материала, чтобы избежать риска гальванической коррозии.

6. Не требуется послесварная термическая обработка: Сплав CuNi, как правило, не требует послесварной термической обработки, но сварные брызги и оксиды должны быть удалены.

7. Требования к окружающей среде хранения: Хранить в сухом и проветриваемом помещении, избегать воздействия на улице и дождя, влажность окружающей среды ≤ 60%.

8Информация о перевозке

• Происхождение судоходства: прямая поставка из китайского завода

• Время доставки: Стандартные размеры доступны на складе, 3-5 рабочих дней; индивидуальные размеры 15-30 дней (в зависимости от количества и спецификаций)

• Способы доставки:

  • Небольшие заказы/образцы: International Express (DHL/FedEx/UPS/TNT), прибытие 3-7 дней

  • Заказы на крупные партии: морская перевозка FCL/LCL, 15-45 дней после прибытия

  • Неотложные заказы: авиаперевозки, прибытие через 5-10 дней

• Предоставленные документы:

  • Торговый счет

  • Список упаковки

  • Свидетельство о происхождении

  • Сертификат испытания материалов (MTC согласно EN 10204 3.1)

  • Коносамент

• Условия торговли: FOB, CIF, CFR, EXW доступны

• Логистическое слежение: номер отслеживания, предоставленный после перевозки, полная отслеживаемость

9Информация о плате

• Стандартные способы оплаты:

  • T/T банковский перевод: 30% авансовый платеж, 70% остаток до отправки

  • L/C на месте: неотзывный аккредитив на месте принят

  • Western Union (применяется для небольших сумм)

• Кредитные клиенты:

  • Долгосрочные клиенты могут подать заявку на кредитные условия O/A (подлежит кредитному обзору)

  • Месячные сроки расчетов, доступные для клиентов с историей сотрудничества более 1 года

• Валюта расчетов: USD, EUR, CNY приняты

• Банковская информация: Официальные сведения о банковском счете, предоставленные при подписании контракта

• Платежные векселя:

  • Заказ вступает в силу после получения авансового платежа

  • Планы рассрочки, подлежащие обсуждению для больших заказов

  • Все платежи должны содержать номер счета-фактуры или номер контракта

10Информация о упаковке

• Стандартные варианты упаковки:

  • Маленькие фланцы (≤ 4"): индивидуальная пузырьковая оболочка + картонная упаковка

  • Средние фланцы (6"-12"): отдельная пузырька/EPE пенообразовательная оболочка + деревянный корпус или фанера

  • Крупные фланцы (≥14"): растяжная пленка + палетный фумигированный деревянный ящик

• Предотвращение влаги и коррозии:

  • Противоржавеющее масло, нанесенное на уплотнительную поверхность

  • Осушители, помещенные внутри упаковки

  • Вакуумная упаковка из алюминиевой фольги при необходимости

• Маркировка и маркировка:

  • Спецификация, материал, количество, вес, указанные на внешней упаковке

  • Нанесены хрупкие/влажно-защищенные/этикетки с этой стороны

• Специальная упаковка: Специальная упаковка доступна по запросу клиента (например, обозначенные марки доставки, разделенная упаковка)

• Стоимость упаковки: Стандартная упаковка включена в цену; упаковка по заказу взимается отдельно

11Покупка, возврат и послепродажное обслуживание

Процесс покупки:

1. Клиент предоставляет спецификации, количество, требования к материалам для получения цитаты

2. Обе стороны подтверждают технические параметры, сроки доставки, условия оплаты и подписывают договор купли-продажи

3. Заказчик оплачивает аванс, завод начинает производство.

4. Производство завершено, организация проверки третьей стороной или клиентом (необязательно)

5. Оплата остатка, организация перевозки

6. Полный набор экспортных документов, предоставляемых после перевозки

Политика возврата и обмена:

• Вопросы качества: Если продукт имеет существенные несоответствия или производственные дефекты, клиент должен уведомить об этом в письменной форме в течение 30 дней с момента получения.Поставщик предоставляет бесплатную замену или возмещение и несет расходы на обратную перевозку.

• Проблемы, не связанные с качеством: Для возврата из-за ошибок заказа клиента, клиент несет груз туда-обратно, продукт должен оставаться в оригинальной упаковке, срок подачи заявки на возврат/обмен составляет 15 дней с момента получения.

• Необратимые ситуации: изделия, которые были сварены/установлены, нестандартные индивидуальные размеры (спецификации не из запасов), повреждения, вызванные неправильным хранением или использованием.

Послепродажное обслуживание:

• Гарантийный период: 12 месяцев с даты перевозки

• Технические консультации: 24/7 онлайн техническая поддержка доступна (электронная почта / мгновенные сообщения)

• Услуги на месте: Инженерное руководство по установке на месте для крупных проектов (оплата может быть обсуждена)

• Поддержка документации: EN 10204 3.1/3.2 Доступны сертификаты материалов, отчеты НДТ и т.д.

• Ответ на жалобу: Ответ в течение 24 часов с момента получения жалобы, предложение решения в течение 72 часов

• 1Вы торговая компания или производитель?
  Мы производитель, вы можете увидеть сертификацию.
  2Сколько времени у вас на доставку?
  Обычно это 5-10 дней, если товары находятся на складе. или это 15-20 дней, если товары не находятся на складе, это зависит от количества.
  3Вы предоставляете образцы?
  Да, мы можем предложить образец бесплатно, но нужно оплатить стоимость груза.
  4Какие у вас условия оплаты?
  Оплата <=1000USD, 100% заранее. Оплата>=1000USD, 50% T/T заранее, баланс перед отправкой.
