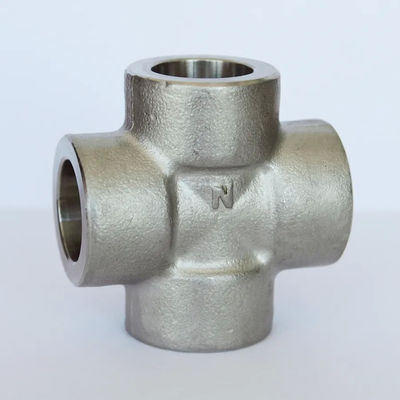

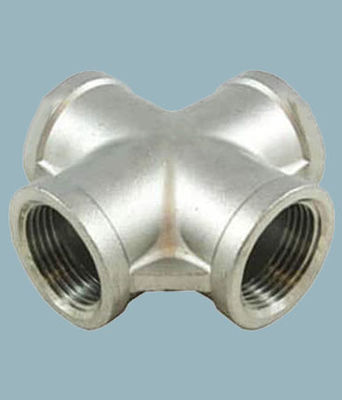

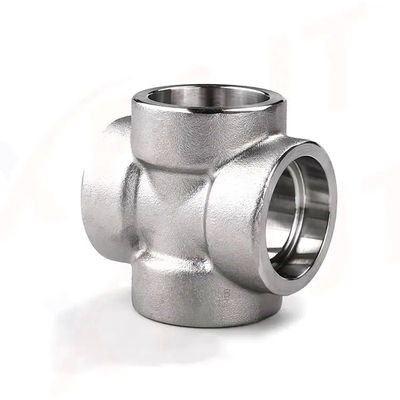

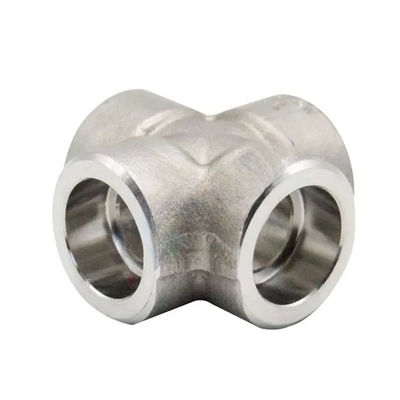

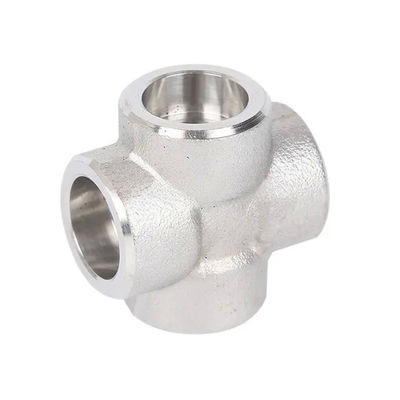

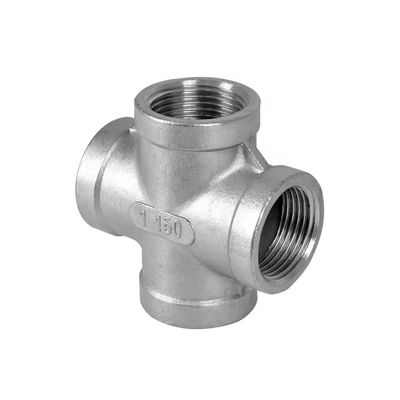

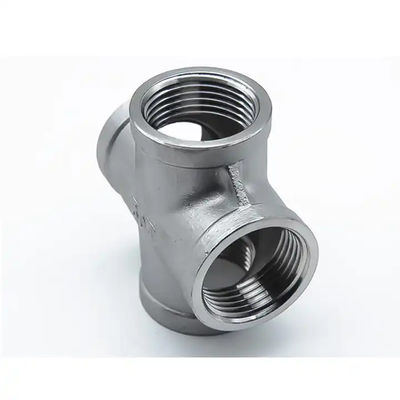

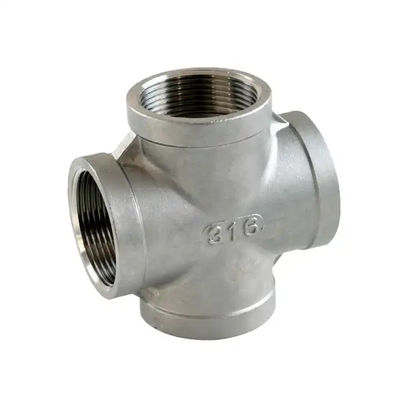

C70600 90/10 медно-никелевый крестообразный фитинг ANSI B16.9 1/2"-4" Промышленный

  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
Место происхождения Китай
Фирменное наименование TOBO
Сертификация SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Номер модели Перекрестный штуцер трубы
Количество мин заказа 1 шт.
Время доставки 15-30workdays
Условия оплаты Т/Т, Вестерн Юнион, МонейГрам
Подробная информация о продукте
Название продукта Медно-никелевый крест для труб Тип Равный
Номинальное давление 3000 фунтов на квадратный дюйм Связь Резьбовой
Производственный процесс Кованый Сертификаты ASME B16.11, ASTM A182
масса 0,5 кг Конечный тип Резьбовой
Заканчивать Полированный Стандарты ASTM A312, ASTM A403, ASTM A815
Стандартный ASTM A182 Размер резьбы 1/2 дюйма
Обработка поверхности Полированный Страна происхождения Китай
упаковка Картонная коробка
Выделить

C70600 медно-никелевый крестообразный фитинг

,

ANSI B16.9 Установка поперечных труб

,

Промышленный медно-никелевый фитинг 90/10
Оставьте сообщение
Характер продукции

Трубный крестообразный фитинг из медно-никелевого сплава C70600 90/10 ANSI B16.9 1/2"-4" для промышленности



Эти крестообразные трубные фитинги изготовлены из высококачественного медно-никелевого сплава C70600, доступного в соотношениях 90/10 и 70/30. Они производятся строго в соответствии со стандартом ANSI B16.9, обеспечивая стабильные размеры, высокую точность и надежную работу для промышленных трубопроводных систем.

Диапазон размеров охватывает от 1/2" до 4", подходящий для различных требований к подключению и разветвлению трубопроводов. Благодаря превосходной коррозионной стойкости, высокой стойкости к давлению и хорошей механической прочности, эти фитинги широко используются в морской инженерии, химической промышленности, нефтегазовой отрасли, системах ОВК и других промышленных областях.

Каждый фитинг проходит строгий контроль размеров, испытания под давлением и проверку материалов для обеспечения стабильности качества. Гладкая внутренняя стенка снижает сопротивление потоку и предотвращает засорение, а прочная конструкция обеспечивает долгий срок службы в суровых условиях эксплуатации.

Наши крестообразные трубные фитинги обеспечивают стабильное соединение, простоту установки и хорошую совместимость с медно-никелевыми трубами. Доступны услуги по индивидуальной обработке и изготовлению нестандартных размеров. Используется стандартная экспортная упаковка для предотвращения повреждений при транспортировке на большие расстояния. Мы обеспечиваем стабильные поставки, своевременную доставку и профессиональную техническую поддержку для удовлетворения потребностей промышленных клиентов по всему миру.
C70600 90/10 медно-никелевый крестообразный фитинг ANSI B16.9 1/2"-4" Промышленный 0
C70600 90/10 медно-никелевый крестообразный фитинг ANSI B16.9 1/2"-4" Промышленный 1










Поставщик равнопроходных крестовин для стыковой сварки, крестовин для труб, редукционных крестовин, прямых крестовин, дилер ASME B16.9

Предлагаемые нами равнопроходные, редукционные и боковые крестовины специальных марок широко поставляются нами во многие отрасли, такие как энергетика, нефтехимия, судостроение, производство бумаги, химическая, фармацевтическая промышленность и производство.

В зависимости от спецификаций и требований наших клиентов, мы можем производить и предлагать прямые крестовины и редукционные крестовины различных марок, включая 202, 304/304L, 904L, 316/316L, Duplex 2205, Alloy 20, Cupro Nickel, Monel Alloy 400, Inconel Alloy 625, Inconel Alloy 600, Hastelloy Alloy C276, а также различных алюминиевых сплавов.

Дилер неравнопроходных крестовин для стыковой сварки, равнопроходных крестовин для стыковой сварки, формулы равнопроходной крестовины, определения крестообразного трубного фитинга, прямых крестовин, калькулятора веса равнопроходной крестовины, дилеров прямых крестовин в Индии

Спецификация крестовин для стыковой сварки ANSI/ASME B16.9 – равнопроходные, редукционные

Размеры ASME/ANSI B16.9, ASME B16.28, MSS-SP-43
Наружный диаметр Равнопроходная крестовина (1/2"-24"), равнопроходная крестовина ERW / для стыковой сварки (1/2"-48"), редукционная крестовина (1/2"-24"), редукционная крестовина ERW / для стыковой сварки (1/2"-48")
Типы Равнопроходная крестовина, редукционная крестовина
Толщина стенки 3 мм – 40 мм / SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Дополнительные услуги Горячее цинкование, эпоксидное и FBE покрытие, электрополировка, пескоструйная обработка, нарезка резьбы, пайка
Производственные марки Нержавеющая сталь, легированная сталь, дуплексная сталь, никелевые сплавы, низкотемпературная сталь, углеродистая сталь, медно-никелевый сплав



Производственные стандарты крестовин для стыковой сварки, равнопроходных крестовин, редукционных крестовин

ASME: ANSI B16.9, ANSI B16.28, MSS-SP-43
DIN: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011
EN: EN10253-1, EN10253-2
ASTM A403 – ASME SA403 Стандартная спецификация для кованых аустенитных нержавеющих стальных трубных фитингов
ASME B16.9 Кованые фитинги для стыковой сварки, изготовленные на заводе
ASME B16.25 Концы для стыковой сварки
ASME B16.28 Короткорадиусные отводы и кольца для стыковой сварки из кованой стали
MSS SP-43 Кованые и изготовленные фитинги для стыковой сварки для низкого давления, коррозионностойкие

Марки материалов крестовин для стыковой сварки

Нержавеющая сталь ASTM A403 WP Gr. 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
Углеродистая сталь ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 и WPHY 70.
Низкотемпературная углеродистая сталь ASTM A420 WPL3, A420 WPL6
Легированная сталь ASTM / ASME A/SA 234 Gr. WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
Дуплексная сталь ASTM A 815, ASME SA 815 UNS NO S31803, S32205. Werkstoff No. 1.4462
Никелевый сплав ASTM / ASME SB 336 UNS 2200 (НИКЕЛЬ 200), UNS 2201 (НИКЕЛЬ 201), UNS 4400 (МОНЕЛЬ 400), UNS 8020 (СПЛАВ 20 / 20 CB 3, UNS 8825 ИНКОНЕЛЬ (825), UNS 6600 (ИНКОНЕЛЬ 600), UNS 6601 (ИНКОНЕЛЬ 601), UNS 6625 (ИНКОНЕЛЬ 625), UNS 10276 (ХАСТЕЛЛОЙ C 276)



Размеры равнопроходных крестовин для стыковой сварки ANSI/ASME B16.9

Таблица размеров крестовин для стыковой сварки

C70600 90/10 медно-никелевый крестообразный фитинг ANSI B16.9 1/2"-4" Промышленный 2
Номинальный размер трубы (NPS) DN Наружный диаметр на фаске Центр-к-концу
Основной ход.C Отвод. M[Примечания (1) и (2)]
1/2 15 21.3 25 25
3/4 20 26.7 29 29
1 25 33.4 38 38
1-1/4 32 42.2 48 48
1-1/2 40 48.3 57 57
2 50 60.3 64 64
2-1/2 65 73.0 76 76
3 80 88.9 86 86
3-1/2 90 101.6 95 95
4 100 114.3 105 105
5 125 141.3 124 124
6 150 168.3 143 143
8 200 219.1 178 178
10 250 273.0 216 216
12 300 323.8 254 254
14 350 355.6 279 279
16 400 406.4 305 305
18 450 457 343 343
20 500 508 381 381
22 550 559 419 419
24 600 610 432 432
26 650 660 495 495
28 700 711 521 521
30 750 762 559 559
32 800 813 597 597
34 850 864 635 635
36 900 914 673 673
38 950 965 711 711
40 1000 1016 749 749
42 1050 1067 762 711
44 1100 1118 813 762
46 1150 1168 851 800
48 1200 1219 889 838

Размеры указаны в миллиметрах, если не указано иное. Толщина стенки (t) должна быть указана заказчиком.

Размеры редукционных крестовин для стыковой сварки

C70600 90/10 медно-никелевый крестообразный фитинг ANSI B16.9 1/2"-4" Промышленный 3

Номинальный диаметр Наружный диаметр Центр к концу
D1 D2
DN NPS Серия A Серия B Серия A Серия B C M
15×15 1/2×1/2 21.3 18 21.3 18 25 25
15×10 1/2×3/8 21.3 18 17.3 14 25 25
15×8 1/2×1/4 21.3 18 13.7 10 25 25
20×20 3/4×3/4 26.9 25 26.9 25 29 29
20×15 3/4×1/2 26.9 25 21.3 18 29 29
20×10 3/4×3/8 26.9 25 17.3 14 29 29
25×25 1×1 33.7 32 33.7 32 38 38
25×20 1×3/4 33.7 32 26.9 25 38 38
25×15 1×1/2 33.7 32 21.3 18 38 38
32×32 1.1/4×1.1/4 42.4 38 42.4 38 48 48
32×25 1.1/4×1 42.4 38 33.7 32 48 48
32×20 1.1/4×3/4 42.4 38 26.9 25 48 48
32×15 1.1/4×1/2 42.4 38 21.3 18 48 48
40×40 1.1/2×1.1/2 48.3 45 48.3 45 57 57
40×32 1.1/2×1.1/4 48.3 45 42.4 38 57 57
40×25 1.1/2×1 48.3 45 33.7 32 57 57
40×20 1.1/2×3/4 48.3 45 26.9 25 57 57
40×15 1.1/2×1/2 48.3 45 21.3 18 57 57
50×50 2×2 60.3 57 60.3 57 64 64
50×40 2×1.1/2 60.3 57 48.3 45 64 60
50×32 2×1.1/4 60.3 57 42.4 38 64 57
50×25 2×1 60.3 57 33.7 32 64 51
50×20 2×3/4 60.3 57 26.9 25 64 44
65×65 2/1/2×2.1/2 73.0 76 73.0 76 76 76
65×50 2/1/2×2 73.0 76 60.3 57 76 70
65×40 2/1/2×1.1/2 73.0 76 48.3 45 76 67
65×32 2/1/2×1.1/4 73.0 76 42.4 38 76 64
65×25 2/1/2×1 73.0 76 33.7 32 76 57
80×80 3×3 88.9 89 88.9 89 86 86
80×65 3×2.1/2 88.9 89 73.0 76 86 83
80×50 3×2 88.9 89 60.3 57 86 76
80×40 3×1.1/2 88.9 89 48.3 45 86 73
80×32 3×1.1/4 88.9 89 42.4 38 86 70
90×90 3.1/2×3.1/2 101.6 – 101.6 – 95 95
90×80 3.1/2×3 101.6 – 88.9 89 95 92
90×65 3.1/2×2.1/2 101.6 – 73.0 76 95 89
90×50 3.1/2×2 101.6 – 60.3 57 95 83
90×40 3.1/2×1.1/2 101.6 – 48.3 45 95 79
100×100 4×4 114.3 108 114.3 108 105 105
100×90 4×3.1/2 114.3 108 101.6 – 105 102
100×80 4×3 114.3 108 88.9 89 105 98
100×65 4×2.1/2 114.3 108 73.0 76 105 95
100×50 4×2 114.3 108 60.3 57 105 89
100×40 4×1.1/2 114.3 108 48.3 45 105 86
125×125 5×5 141.3 133 141.3 133 124 124
125×100 5×4 141.3 133 114.3 108 124 117
125×90 5×3.1/2 141.3 – 101.6 – 124 114
125×80 5×3 141.3 133 88.9 89 124 111
125×65 5×2.1.2 141.3 133 73.0 76 124 108
125×50 5×2 141.3 133 60.3 57 124 105
150×150 6×6 168.3 159 168.3 159 143 143
150×125 6×5 168.3 159 141.3 133 143 137
150×100 6×4 168.3 159 114.3 108 143 130
150×90 6×3.1/2 168.3 – 101.6 – 143 127
150×80 6×3 168.3 159 88.9 89 143 124
150×65 6×2.1/2 168.3 159 73.0 76 143 121
200×200 8×8 219.1 219 219.1 219 178 178
200×150 8×6 219.1 219 168.3 159 178 168
200×125 8×5 219.1 219 141.4 133 178 162
200×100 8×4 219.1 219 114.3 108 178 156
200×90 8×3.1/2 219.1 – 101.6 – 178 152
250×250 10×10 273.0 273 273.0 273 216 216
250×200 10×8 273.0 273 219.1 219 216 203
250×150 10×6 273.0 273 168.3 159 216 194
250×125 10×5 273.0 273 141.3 133 216 191
250×100 10×4 273.0 273 114.3 108 216 184
300×300 12×12 323.9 325 323.9 325 254 254
300×250 12×10 323.9 325 273.0 273 254 241
300×200 12×8 323.9 325 219.1 219 254 229
300×150 12×6 323.9 325 168.3 159 254 219
300×125 12×5 323.9 325 141.3 133 254 216
350×350 14×14 355.6 377 355.6 377 279 279
350×300 14×12 355.6 377 323.9 325 279 270
350×250 14×10 355.6 377 273.0 273 279 257
350×200 14×8 355.6 377 219.1 219 279 248
350×150 14×6 355.6 377 168.3 159 279 238
400×400 16×16 406.4 426 406.4 426 305 305
400×350 16×14 406.4 426 355.6 377 305 305
400×300 16×12 406.4 426 323.9 325 305 295
400×250 16×10 406.4 426 273.0 273 305 283
400×200 16×8 406.4 426 219.1 219 305 273
400×150 16×6 406.4 426 168.3 159 305 264
450×450 18×18 457 480 457 480 343 343
450×400 18×16 457 480 406.4 426 343 330
450×350 18×14 457 480 355.6 377 343 330
450×300 18×12 457 480 323.9 325 343 321
450×250 18×10 457 480 273.0 273 343 308
450×200 18×8 457 480 219.1 219 343 298
500×500 20×20 508 530 508 530 381 381
500×450 20×20 508 530 457 480 381 368
500×400 20×20 508 530 406.4 426 381 356
500×350 20×20 508 530 355.6 377 381 356
500×300 20×20 508 530 323.9 325 381 346
500×250 20×20 508 530 273.0 273 381 333
500×200 20×20 508 530 219.1 219 381 324



Доступные типы крестовин для стыковой сварки ASME B16.9

Равнопроходная крестовина для стыковой сварки Редукционная крестовина для стыковой сварки
Редукционные крестовины Стальные редукционные крестовины
Неравнопроходная крестовина для стыковой сварки ASME B16.9 Высококачественная неравнопроходная крестовина
Прямая крестовина для стыковой сварки Редукционные крестовины для стыковой сварки
Крестовина для стыковой сварки ANSI B16.9 Крестовина для труб для стыковой сварки ASME B16.28
Крестообразные трубные фитинги для стыковой сварки Крестовина с перемычкой для стыковой сварки
Равнопроходная крестовина Крестовина
Редукционная крестовина для стыковой сварки Равнопроходная крестовина для стыковой сварки

Прайс-лист на крестовины для стыковой сварки

Равнопроходная крестовина для стыковой сварки ASME B16.9
Цена FOB: 0,5-6 долларов США / шт.

Неравнопроходная крестовина sch40 для стыковой сварки
Цена FOB: 1,2-2500 долларов США / шт.

Равнопроходные крестовины
Цена FOB: 1-5000 долларов США / шт.

Редукционная крестовина для стыковой сварки ASME B16.9
Цена FOB: 0,11-999 долларов США / шт.

Редукционные крестовины для стыковой сварки ASME B16.9
Цена FOB: 0,2-50 долларов США / шт.

Крестовина с перемычкой для стыковой сварки
Цена FOB: 0,2-500 долларов США / шт.

Равнопроходная крестовина
Цена FOB: 0,11-1 доллар США / шт.
