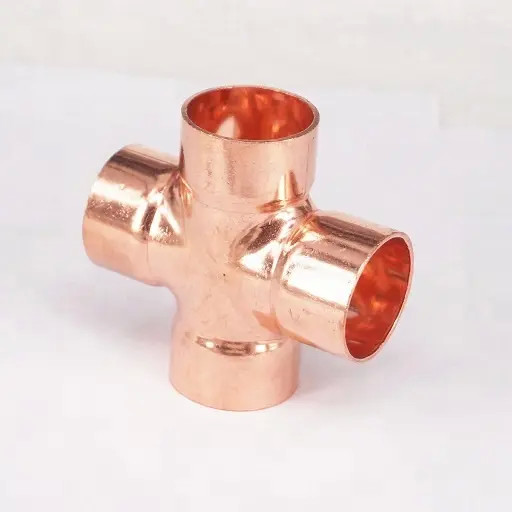

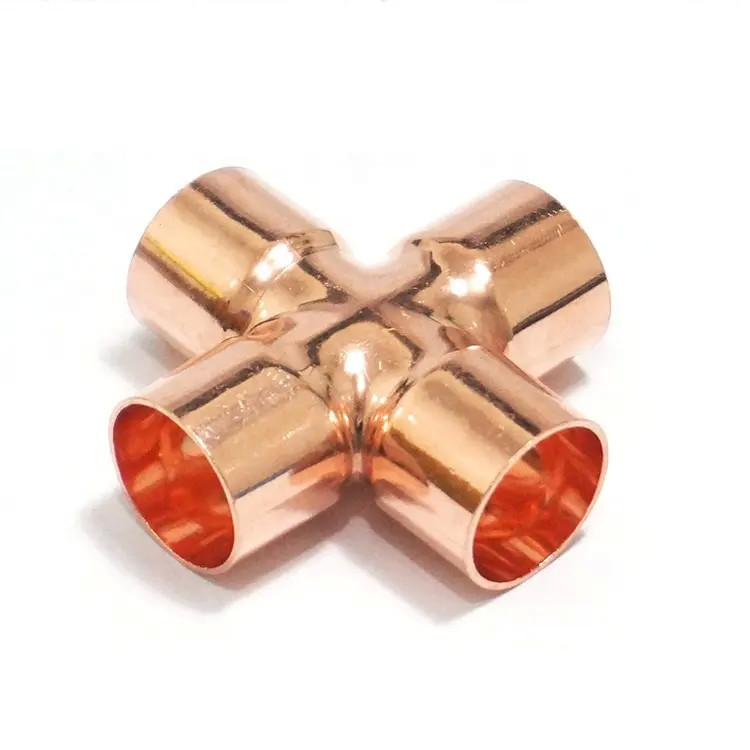

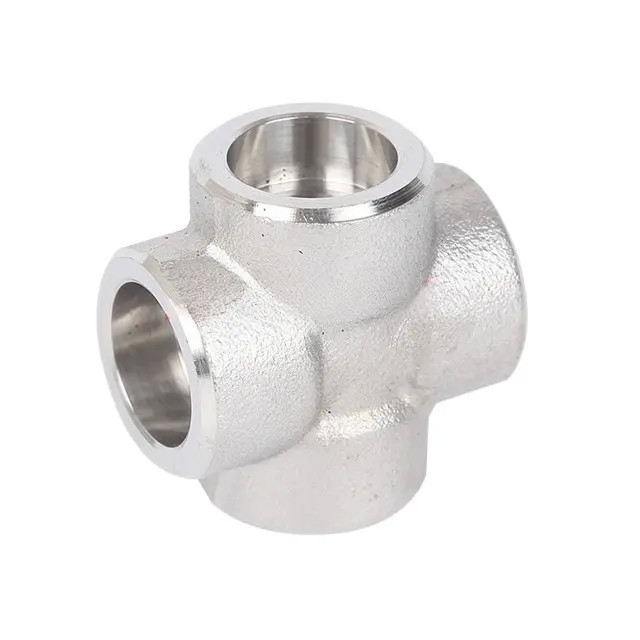

C70600 штуцер трубы прямо 2" креста ANSI B16.9 SCH40 Buttweld

  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
Место происхождения КИТАЙ
Фирменное наименование TOBO
Сертификация SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Номер модели Медь Никель C70600

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
Наименование продукта Медно-никелевый крест для труб Материальная ранг C70600
Размер 2" СЧ40 Применение нагреватель воды
Тип Равный Поверхность Взрывать
Обработка Обожженный
Выделить

C70600 Медная никелевая труба с крестом

,

Приспособления для перекрестных труб

,

SCH40 Приспособления для прямых поперечных труб
Оставьте сообщение
Характер продукции

Приспособления для труб, высококачественный Buttweld Cross, Buttweld Lateral Cross Дилер

Поставщик фитингов для трубопроводов, Ind

Марсель Пипинг - это производительb16.9 крестКрос-ти обычно создает высокое напряжение на трубе по мере изменения температуры, потому что они находятся в центре четырех точек соединения.Ти более устойчив, чем крест., так как tee ведет себя как трехногий стул, в то время как крест ведет себя как четыреногий стул.

Поддержанная командой блестящих профессионалов, мы можем обеспечитьпересечение трубв двух типах, а именно прямой и уменьшающий крест в полном диапазоне форм и размеров.Мы являемся ведущим поставщиком нержавеющей стали и сплавной стали для внутренних и международных клиентов в различных отраслях промышленности, таких как нефть и газ, нефтехимия, производство электроэнергии, фармацевтика, производство бумаги, промышленность природного газа и химические заводы.

C70600 штуцер трубы прямо 2" креста ANSI B16.9 SCH40 Buttweld 0
C70600 штуцер трубы прямо 2" креста ANSI B16.9 SCH40 Buttweld 1
Stockholder Of Butt Weld Equal Cross, Pipe Cross Fittings, Reducing Cross Pipe Fittings, Straight Cross ASME B16.9 Delaer (Стаковщик сплошной сварки задницы, перекрестные фитинги для труб, перекрестные фитинги для труб)

Наши предложенные Equal Cross, Reducing Cross и Lateral Cross специального класса Cross широко поставляются нами во многих отраслях промышленности, таких как производство электроэнергии, нефтехимия, судостроение, производство бумаги,химическое, фармацевтических и изготовления.

В зависимости от наших клиентов спецификаций и требований мы можем производить и предлагать прямой крест и уменьшающий крест в различных классах, включая 202, 304/304L, 904L, 316/316L, Duplex 2205,Сплав 20, Cupro Nickel, Monel Alloy 400, Inconel Alloy 625, Inconel Alloy 600, Hastelloy Alloy C276, а также в различных видах алюминия.

Дилер неравномерного перекрестного фитинга Buttweld, фитинговые фитинги Buttweld Equal Cross, формула равномерного перекрестка, определение перекрестного фитинга трубы, прямое перекрестное фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговое фитинговоеДилеры прямых труб в Индии

ANSI/ASME B16.9 Спецификация перекрестка трубы с зажимным застежкой

Размеры ASME/ANSI B16.9, ASME B16.28, MSS-SP-43
Внешний диаметр Равный крест ( 1/2′′ ′′ 24′′), ERW / Buttweld Равный крест ((1/2′′ ′′ 48′′), Уменьшающий крест ( 1/2′′ ′′ 24′′), ERW / Buttweld Reducing Cross ((1/2′′ ′′ 48′′)
Виды Равный крест, уменьшающий крест
Толщина стены 3 мм 40 мм / SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Услуги с добавленной стоимостью Горячее оцинкование, эпоксидное покрытие и покрытие FBE, электрополировка, пескоструй, нитеринг, пайка
Производственные классы Нержавеющая сталь, сплавная сталь, дуплекс, никелевые сплавы, низкотемпературная сталь, углеродистая сталь, купроникель

Производственные стандарты трубопроводов с зажимным штифтом, с равным штифтом, с уменьшающим штифтом

ASME: ANSI B16.9, ANSI B16.28, MSS-SP-43
DIN: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011
EN: EN10253-1, EN10253-2
ASTM A403 ASME SA403 Стандартная спецификация для кованых аустенитных трубных фитингов из нержавеющей стали
ASME B16.9 Фабрично изготовленные кованые фитинги
ASME B16.25 Зажигание задницы заканчивается
ASME B16.28 Коленки короткого радиуса из кованой стали и сварка задницы
MSS SP-43 Фитинги и изделия для сварки заднего прохода для низкого давления и коррозионно устойчивых применений

Классы материалов для трубопроводов с задней застежкой

Нержавеющая сталь ASTM A403 WP Gr. 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
Углеродистая сталь ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 и WPHY 70.
Низкотемпературная углеродистая сталь ASTM A420 WPL3, A420 WPL6
Сплавленная сталь ASTM / ASME A/SA 234 Gr. WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
Сталь двойная ASTM A 815, ASME SA 815 UNS NO S31803, S32205.4462
Никелевая сплав ASTM / ASME SB 336 UNS 2200 (NICKEL 200 ), UNS 2201 (NICKEL 201 ), UNS 4400 (MONEL 400 ), UNS 8020 (ALLOY 20 / 20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600 ), UNS 6601 (INCONEL 601 ),UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)

ANSI/ASME B16.9 РАВНЫЕ КРАСОВОРНЫЕ ДАМЕНСИИ БОТТВОЛД

Диаграмма поперечных размеров задницы

Pipe Cross Dimensions
Номинальный размер трубы (NPS) DN Внешний диаметр на бевеле Центр до конца
Беги.С. М[Примечания (1) и (2)]
1/2 15 21.3 25 25
3/4 20 26.7 29 29
1 25 33.4 38 38
1-1/4 32 42.2 48 48
1-1/2 40 48.3 57 57
2 50 60.3 64 64
2-1/2 65 73.0 76 76
3 80 88.9 86 86
3-1/2 90 101.6 95 95
4 100 114.3 105 105
5 125 141.3 124 124
6 150 168.3 143 143
8 200 219.1 178 178
10 250 273.0 216 216
12 300 323.8 254 254
14 350 355.6 279 279
16 400 406.4 305 305
18 450 457 343 343
20 500 508 381 381
22 550 559 419 419
24 600 610 432 432
26 650 660 495 495
28 700 711 521 521
30 750 762 559 559
32 800 813 597 597
34 850 864 635 635
36 900 914 673 673
38 950 965 711 711
40 1000 1016 749 749
42 1050 1067 762 711
44 1100 1118 813 762
46 1150 1168 851 800
48 1200 1219 889 838

Размеры указаны в миллиметрах, если не указано иное.t) должны быть указаны заказчиком.

Уменьшение размеров поперечного пояса

Reducing Tee Dimensions

Номинальный диаметр Внешний диаметр От центра до конца
D1 D2
DN НПС Серия А Серия B Серия А Серия B В М
15х15 1/2х1/2 21.3 18 21.3 18 25 25
15х10 1/2х3/8 21.3 18 17.3 14 25 25
15х8 1/2х1/4 21.3 18 13.7 10 25 25
20х20 3/4х3/4 26.9 25 26.9 25 29 29
20х15 3/4х1/2 26.9 25 21.3 18 29 29
20х10 3/4х3/8 26.9 25 17.3 14 29 29
25х25 1х1 33.7 32 33.7 32 38 38
25х20 1х3/4 33.7 32 26.9 25 38 38
25х15 1х1/2 33.7 32 21.3 18 38 38
32х32 1.1/4×1.1/4 42.4 38 42.4 38 48 48
32х25 1.1/4×1 42.4 38 33.7 32 48 48
32х20 1.1/4×3/4 42.4 38 26.9 25 48 48
32х15 1.1/4×1/2 42.4 38 21.3 18 48 48
40х40 1.1/2×1.1/2 48.3 45 48.3 45 57 57
40х32 1.1/2×1.1/4 48.3 45 42.4 38 57 57
40х25 1.1/2×1 48.3 45 33.7 32 57 57
40х20 1.1/2×3/4 48.3 45 26.9 25 57 57
40х15 1.1/2×1/2 48.3 45 21.3 18 57 57
50х50 2х2 60.3 57 60.3 57 64 64
50х40 2×1,1/2 60.3 57 48.3 45 64 60
50х32 2×1.1/4 60.3 57 42.4 38 64 57
50х25 2х1 60.3 57 33.7 32 64 51
50х20 2х3/4 60.3 57 26.9 25 64 44
65х65 2/1/2×2.1/2 73.0 76 73.0 76 76 76
65х50 2/1/2×2 73.0 76 60.3 57 76 70
65х40 2/1/2×1,1/2 73.0 76 48.3 45 76 67
65х32 2/1/2×1.1/4 73.0 76 42.4 38 76 64
65х25 2/1/2×1 73.0 76 33.7 32 76 57
80×80 3х3 88.9 89 88.9 89 86 86
80х65 3×2,1/2 88.9 89 73.0 76 86 83
80х50 3х2 88.9 89 60.3 57 86 76
80х40 3×1,1/2 88.9 89 48.3 45 86 73
80×32 3×1.1/4 88.9 89 42.4 38 86 70
90х90 3.1/2×3.1/2 101.6 – 101.6 – 95 95
90×80 3.1/2×3 101.6 – 88.9 89 95 92
90×65 3.1/2×2.1/2 101.6 – 73.0 76 95 89
90х50 3.1/2×2 101.6 – 60.3 57 95 83
90х40 3.1/2×1.1/2 101.6 – 48.3 45 95 79
100×100 4х4 114.3 108 114.3 108 105 105
100х90 4×3,1/2 114.3 108 101.6 – 105 102
100×80 4х3 114.3 108 88.9 89 105 98
100х65 4×2,1/2 114.3 108 73.0 76 105 95
100х50 4х2 114.3 108 60.3 57 105 89
100х40 4×1,1/2 114.3 108 48.3 45 105 86
125×125 5х5 141.3 133 141.3 133 124 124
125×100 5х4 141.3 133 114.3 108 124 117
125×90 5×3,1/2 141.3 – 101.6 – 124 114
125х80 5х3 141.3 133 88.9 89 124 111
125х65 5х2.1.2 141.3 133 73.0 76 124 108
125х50 5х2 141.3 133 60.3 57 124 105
150×150 6х6 168.3 159 168.3 159 143 143
150×125 6х5 168.3 159 141.3 133 143 137
150×100 6х4 168.3 159 114.3 108 143 130
150х90 6×3,1/2 168.3 – 101.6 – 143 127
150х80 6х3 168.3 159 88.9 89 143 124
150х65 6×2,1/2 168.3 159 73.0 76 143 121
200х200 8х8 219.1 219 219.1 219 178 178
200х150 8х6 219.1 219 168.3 159 178 168
200×125 8х5 219.1 219 141.4 133 178 162
200×100 8х4 219.1 219 114.3 108 178 156
200х90 8×3,1/2 219.1 – 101.6 – 178 152
250×250 10х10 273.0 273 273.0 273 216 216
250х200 10х8 273.0 273 219.1 219 216 203
250х150 10х6 273.0 273 168.3 159 216 194
250×125 10х5 273.0 273 141.3 133 216 191
250×100 10х4 273.0 273 114.3 108 216 184
300х300 12х12 323.9 325 323.9 325 254 254
300х250 12х10 323.9 325 273.0 273 254 241
300х200 12х8 323.9 325 219.1 219 254 229
300х150 12х6 323.9 325 168.3 159 254 219
300×125 12х5 323.9 325 141.3 133 254 216
350×350 14х14 355.6 377 355.6 377 279 279
350×300 14х12 355.6 377 323.9 325 279 270
350×250 14х10 355.6 377 273.0 273 279 257
350х200 14х8 355.6 377 219.1 219 279 248
350х150 14х6 355.6 377 168.3 159 279 238
400х400 16х16 406.4 426 406.4 426 305 305
400×350 16х14 406.4 426 355.6 377 305 305
400х300 16х12 406.4 426 323.9 325 305 295
400х250 16х10 406.4 426 273.0 273 305 283
400х200 16х8 406.4 426 219.1 219 305 273
400х150 16х6 406.4 426 168.3 159 305 264
450×450 18х18 457 480 457 480 343 343
450×400 18х16 457 480 406.4 426 343 330
450×350 18х14 457 480 355.6 377 343 330
450×300 18х12 457 480 323.9 325 343 321
450х250 18х10 457 480 273.0 273 343 308
450х200 18х8 457 480 219.1 219 343 298
500х500 20х20 508 530 508 530 381 381
500х450 20х20 508 530 457 480 381 368
500×400 20х20 508 530 406.4 426 381 356
500х350 20х20 508 530 355.6 377 381 356
500х300 20х20 508 530 323.9 325 381 346
500×250 20х20 508 530 273.0 273 381 333
500х200 20х20 508 530 219.1 219 381 324

ASME B16.9 Кругополосая застежка для застежки

Задница равный крест Редуцирующая перекрестная установка заднего сварного прибора
Сокращение перекрестных фитингов Фитинги для редукторных труб из стали
ASME B16.9 Неравномерный крест Высококачественный неравный крест
Задница прямой крест Сварка задницы для редукции перекрестных труб
ANSI B16.9 Крест заднего пояса ASME B16.28 Кроссовая труба с зажимным соединением
Фитинги для перекрестных труб Бэттуелд Барред Кросс
Равномерное перекрестное приспособление Кроссоустройство
Уменьшающий крестик задницы Приспособление задницы с равным перекрестным положением

Перечень цен на трубы Buttweld

ASME B16.9 Равное крестовое покрытие заднего пояса
FOB цена: US $ 0,5- 6 / шт.

Buttweld sch40 Неравномерный перекресток
FOB цена: US $ 1,2-2500 / шт

Равные перекрестные фитинги
FOB цена: US $ 1-5000 / шт

ASME B16.9 Уменьшающий крестик заднего сварки
FOB цена: US $ 0,11-999 / шт.

ASME B16.9 Фитинги для перекрестных труб, уменьшающих сварку на задней стороне
FOB цена: US $ 0,2-50 / шт.

Бэттуелд Барред Кросс
FOB цена: US $ 0,2-500 / шт.

Равный крест
FOB цена: US $ 0,11-1 / шт.
